                                                                                                                                                                                                                                                                                                                손수레 진공 회로 차단기, VS1-24 진공 회로 차단기, 24KV 진공 회로 차단기


모델:	VS1 (ZN63A)-24KV	차단 용량:	20, 25, 31.5KA
정격 전압:	24KV	정격 전류:	630A, 1250A,1600A, 2000A, 2500A, 3150A
기계 수명:	10000 번	모터 전압:	DC / AC 110V 220V
타입:	진공	보증:	1년이요

모델:	VS1 (ZN63A)-24KV
차단 용량:	20, 25, 31.5KA
정격 전압:	24KV
정격 전류:	630A, 1250A,1600A, 2000A, 2500A, 3150A
기계 수명:	10000 번
모터 전압:	DC / AC 110V 220V
타입:	진공
보증:	1년이요

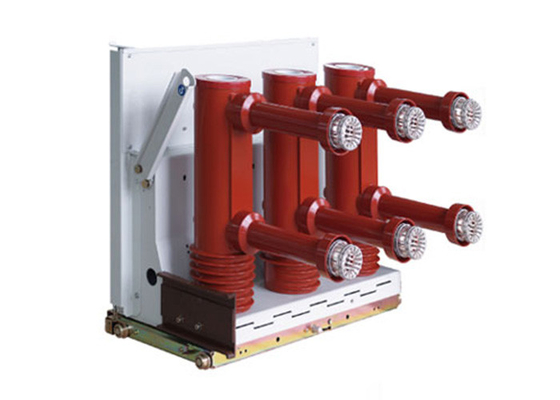

VS1 손수레 진공 회로 차단기 VS1 - 24 실내 고전압 24KV

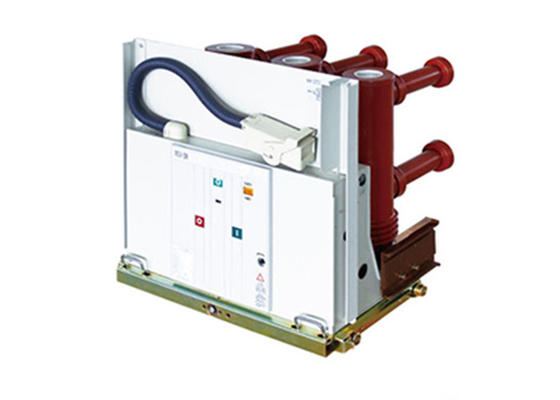

VS1-24 실내 고전압 진공 회로 차단기

VS1-24 일련 실내 고전압 진공 회로 차단기는 우리의 회사에 의해 ABB 회사의 VD4-24를 기초로 하여 향상되고 설계됩니다.

1. 주요 회로 루프는 복합 단열재를 채택합니다.

2. 진공 아크 슈트는 탑-그레이드 제조들에 의해 생산되고 우리가 또한 사용자의 요구조건에 따라 외국 진공 아크 슈트를 설치할 수 있습니다.

3. 정격 전류 : 630A~3150A. 평가된 단락 회로 드롭 아웃 전류 : 20K~31.5KA.

4. 기계적 내구성 : 20,000 번.

5. 그것은 전기 용량 스위칭 테스트를 통과했고 어떤 재전리가 없습니다.

6. 그것은 12KV 전압과 4,500 미터 고도의 플래토 영역에서 사용될 수 있습니다.

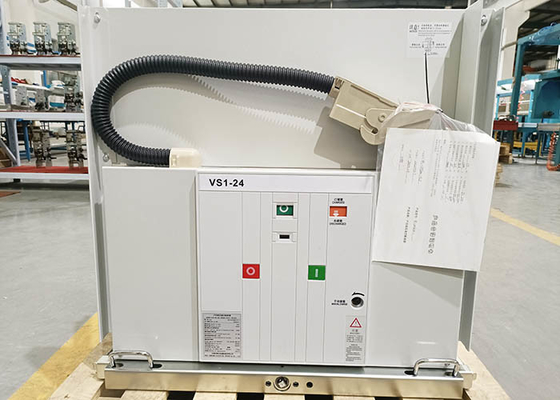

VS1 손수레 진공 회로 차단기 VS1 - 24 실내 고전압 24KV 0

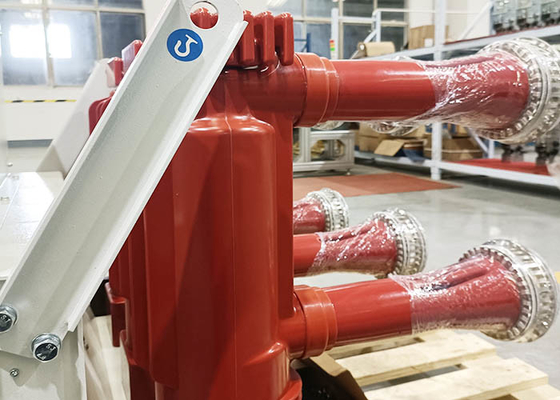

VS1 손수레 진공 회로 차단기 VS1 - 24 실내 고전압 24KV 1

기술적인 매개 변수 :

항목	유닛	날짜
정격 전압	KV	24
정격임펄스저항전압		125
평가된 단구간 상용 주파 내전압 (1min)		65
정격 주파수	Hz	50
평가된 단락 차단 전류	KA	20	25	31.5
정격 전류	A	630 1250	630 1250	1250 1600 2000 2500 3150
평가된 단구간 내전류	KA	20	25	31.5
평가된 최대 참을 수 있는 경향		50	63	80
평가된 단락 투입 전류 (피크 값)		50	63	80
이차회로 상용 주파 내전압 (1min)	Ｖ	2000
정격운전 순서		Open-0.3S는 열린 열린 180S-마감을 -마무리합니다
단락 회로 전류의 평가된 지속 기간	Ｓ	4
평가된 단일 / 연속된 캐패시턴스 뱅크 차단 전류 세트 차단 전류	A	400/400
개방 시간 (정격 전압)	부인	20~50
폐점 시간 (정격 전압)	부인	35~70
기계 수명	시간	10000
현재 차단 시간을 깨는 평가된 단락	시간	20
무방한 웨어는 움직임과 고정 접접의 두께를 축적합니다	밀리미터	3
평가된 폐점 동작 전압	Ｖ	AC110/220 DC110/220
평가된 개시 동작 전압	Ｖ	AC110/220 DC110/220
에너지 저장 모터의 정격 전압	Ｖ	AC110/220 DC110/220
에너지 저장 모터의 정격 전력	Ｗ	70
에너지 저장 시간	Ｓ	≤15S
접촉 개구부 거리	밀리미터	14±1
컨택 스트로크	밀리미터	3.5±1
접점 바운스 시간	부인	≤2
3 - 단계 개시와 마감 이질	부인	≤2
평균 시작속도 (전면 8 밀리미터)	초당 미터	1.4±0.2
평균 폐쇄 속도	초당 미터	0.7±0.2
개구 접촉 반발 크기	부인	≤2
기간 회로 저항	Ω	≤80(630A) ≤60(1250A) ≤40(1600~2000A) ≤25 (위쪽에 2500A)
