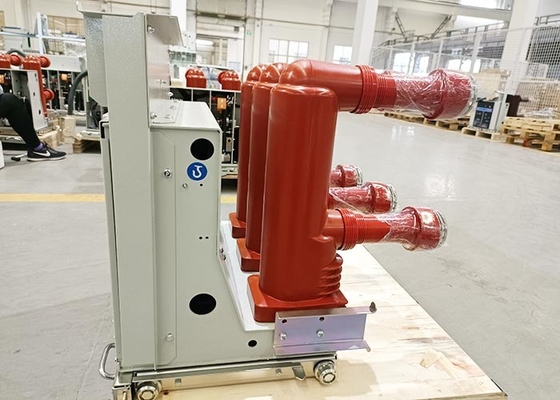

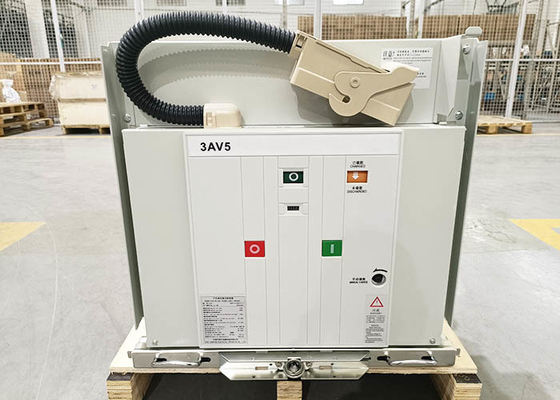

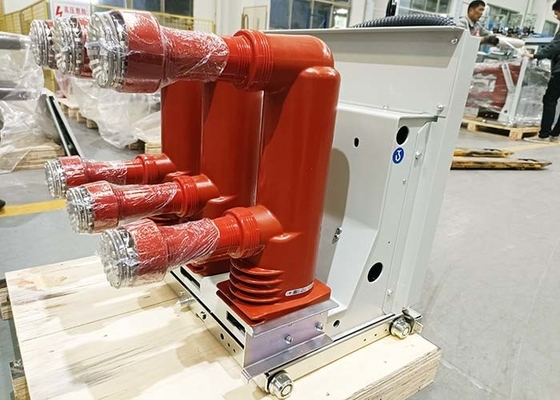

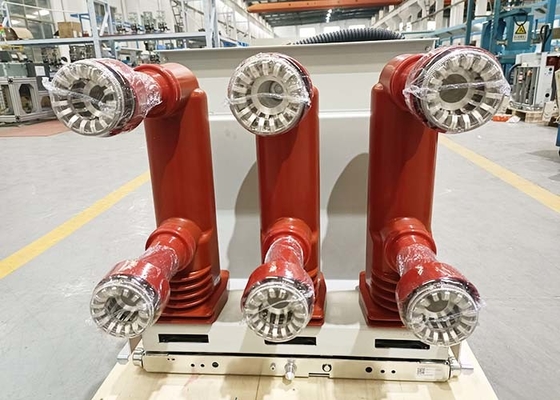

3AV5 시리즈 실내 AC 고전압 진공 차단기는 3상 AC 50HZ 및 정격 전압 12KV의 실내 개폐 장비입니다. 인출형, 고정형, 측면 장착형의 세 가지 종류가 있습니다.
3AV5-12 실내 고전압 진공 차단기는 ABB 및 SIEMENS의 고체 밀봉 절연 기술을 채택합니다. 진공 아크 소호 챔버 및 1차 회로의 다른 부품은 에폭시 수지 재료로 밀봉되어 고절연 및 고기계적 강도 극을 형성하여 가혹한 작동 환경이 1차 회로의 외부 절연에 미치는 영향을 방지하고 완전한 무보수를 실현합니다. 최적화된 스프링 작동 메커니즘, 단순한 구조, 안정적인 성능으로 산업 및 광산 기업, 발전소 및 변전소의 전기 장비 제어 및 보호에 적합하며 빈번한 작동 장소에 적합합니다.
3AV5형 측면 장착형 진공 차단기는 고정 설치를 채택하며 주로 링 네트워크 캐비닛, 박스형 변전소 또는 다양한 비표준 전원 공급 시스템과 같은 고정 개폐 장치에 사용됩니다. 주 회로는 고체 밀봉 극, 소형화된 작동 패널을 채택하고 캐비닛 공간을 절약합니다.
기술 매개변수:
| 항목 | 단위 | 날짜 | |||
| 정격 전압 |
KV |
12 | |||
| 정격 임펄스 내전압 | 75 | ||||
| 정격 단시간 전력 주파수 내전압(1분) | 42 | ||||
| 정격 주파수 | Hz | 50~60 | |||
| 정격 단락 차단 전류 | KA | 20 | 25 | 31.5 | 40 |
| 정격 전류 | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| 정격 단시간 내전류 | KA | 20 | 25 | 31.5 | 40 |
| 정격 피크 허용 전류 | 50 | 63 | 80 | 100 | |
| 정격 단락 투입 전류(피크 값) | 50 | 63 | 80 | 100 | |
| 2차 회로 전력 주파수 내전압(1분) | V | 2000 | |||
| 정격 작동 시퀀스 |
O－0.3S－CO－180S－CO O－180S－CO－180S－CO (40KA) |
||||
|
정격 단일/백투백 커패시턴스 뱅크 차단 전류 차단 전류 설정
|
A | 630/400 (40KA 800/400) | |||
| 정격 단락 차단 전류 DC 흐름 비율 | ≤35% | ||||
| 개방 시간(정격 전압) | ms | 20-50 | |||
| 폐쇄 시간(정격 전압) | ms | 30-70 | |||
| 기계적 수명 | 회 | 20000 | |||
| 정격 단락 차단 전류 차단 횟수 | 회 | 50 (40KA 30) | |||
| 가동 및 정적 접점의 허용 마모 누적 두께 | mm | 3 | |||
| 정격 폐쇄 작동 전압 | v | AC110/220 DC110/220 | |||
| 정격 개방 작동 전압 | v | AC110/220 DC110/220 | |||
| 에너지 저장 모터의 정격 전압 | v | AC110/220 DC110/220 | |||
| 에너지 저장 모터의 정격 전력 | w | 80 | |||
| 접점 개방 거리 | mm | 11±1 | |||
| 접점 스트로크 | mm | 3.5±1 | |||
| 접점 바운스 시간 | ms | ≤2 (40KA ≤3) | |||
|
3상 개폐 이질성 |
ms | ≤2 | |||
| 평균 폐쇄 속도 *1 | m/s | 0.9-1.3 | |||
| 평균 폐쇄 속도*2 | m/s | 0.4-0.8 | |||
| 주 회로 저항 | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (2500A 이상) |
|||
