| 원래 장소: | 중국 |
| 브랜드 이름: | Metalwork |
| 인증: | CE, ISO, CCC |
| 모델 번호: | VS1-12(ZN63A) |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 플라이우드엔 패키지 |
| 배달 시간: | 20 일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 달 당 100개 세트 |
| 모델: | VS1(ZN63A)-12KV | 차단 용량: | 20, 25, 31.5, 40KA |
|---|---|---|---|
| 정격 전압: | 12KV | 정격 전류: | 630A, 1250A,1600A, 2500A, 3150A, 4000A |
| 기계 수명: | 10000 번 | 모터 전압: | DC / AC 110V 220V |
| 타입: | 진공 | 보증: | 1년이요 |
| 하이 라이트: | ISO 진공 회로 차단기 3상,630A 전기적 진공 회로 차단기,50 hz 전기적 진공 회로 차단기 |
||

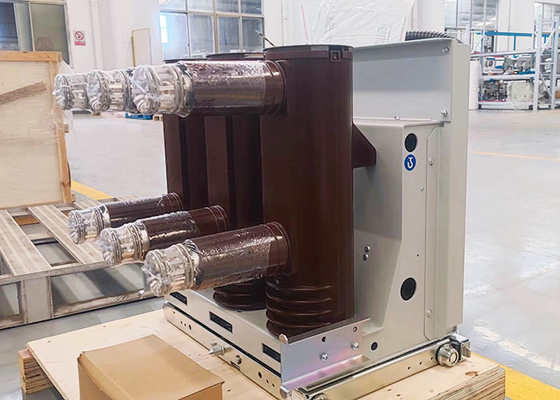

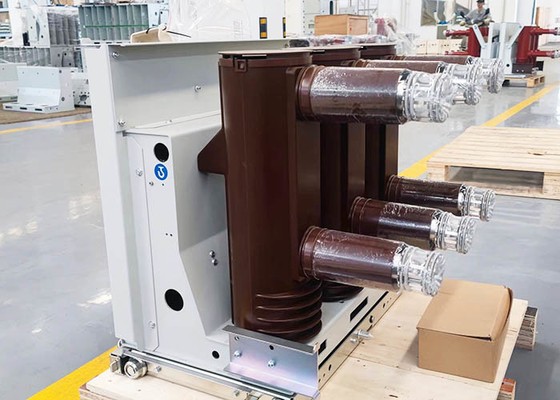

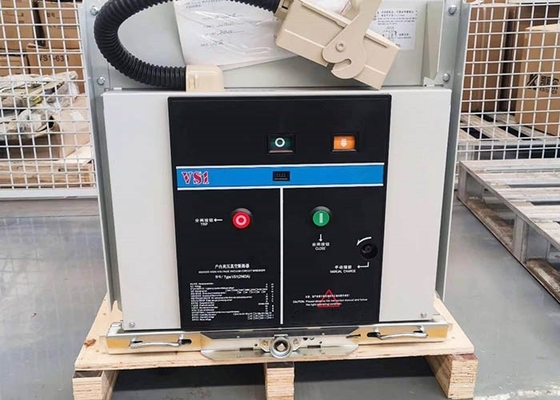

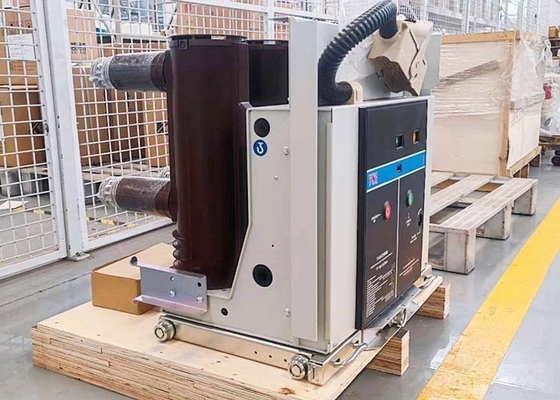

VS1-12 (ZN63A) 실내 하이-볼타게 진공 회로 차단기는 주요 절연 실린더에 닫힌 격리 거푸집을 채택하고, 안쪽과 바깥쪽 주름을 설치합니다. 그것의 비교 크리핑 거리는 DL의 표준에 도달합니다. 회로 차단기의 우수한 캐릭터들은 다음과 같습니다 : 작은 사이즈, 믿을 만한 단열, 어떤 오염, 폭발 방지, 안정적인 성능, 정확한 기술적인 매개 변수, 긴 보수 주기와 기타.
VS1-12 (ZN63A) 실내 하이-볼타게 진공 회로 차단기는 손수레식 VS1을 기초로 하여 개발되고 설계된 고정형 회로 차단기입니다. 그것은 XGN2, GG1A와 GGX2와 같은 상자와 조화를 이루고 실격된 오래된 브레이커 (eg를 대체할 수 있습니다. 유입 차단기). 회로 차단기는 극소수인 변화, 낮은 투자, 용이한 설치와 저장 시간과 같은 많은 장점을 소유합니다.
기술적인 매개 변수 :
| 항목 | 유닛 | 날짜 | |||
| 정격 전압 |
KV | 12 | |||
| 정격임펄스저항전압 | 75 | ||||
| 평가된 단구간 상용 주파 내전압 (1min) | 42 | ||||
| 정격 주파수 | Hz | 50 | |||
| 평가된 단락 차단 전류 | KA | 20 | 25 | 31.5 | 40 |
| 정격 전류 | A | 630 1250 | 630 1250 | 1250 1600 2000 2500 | 1600 2000 2500 3150 4000 |
| 평가된 단구간 내전류 | KA | 20 | 25 | 31.5 | 40 |
| 평가된 최대 참을 수 있는 경향 | 50 | 63 | 80 | 100 | |
| 평가된 단락 투입 전류 (피크 값) | 50 | 63 | 80 | 100 | |
| 이차회로 상용 주파 내전압 (1min) | Ｖ | 2000 | |||
| 정격운전 순서 | O-0.3S-CO 180S-CO | ||||
| 단락 회로 전류의 평가된 지속 기간 | Ｓ | 4 | |||
평가된 단일 / 연속된 캐패시턴스 뱅크 차단 전류 세트 차단 전류 | A | 630/400 (40KA가 800/400입니다) | |||
| 평가된 캐패시터 뱅크 침입 투입 전류 | KA | 12.5 (Frequency≤1000Hz) | |||
| 개방 시간 (정격 전압) | 부인 | 20~50 | |||
| 폐점 시간 (정격 전압) | 부인 | 35~70 | |||
| 기계 수명 | 시간 | 10000 | |||
| 현재 차단 시간을 깨는 평가된 단락 | 시간 | 50 (40KA가 30입니다) | |||
| 무방한 웨어는 움직임과 고정 접접의 두께를 축적합니다 | 밀리미터 | 3 | |||
| 평가된 폐점 동작 전압 | Ｖ | AC110/220 DC110/220 | |||
| 평가된 개시 동작 전압 | Ｖ | AC110/220 DC110/220 | |||
| 에너지 저장 모터의 정격 전압 | Ｖ | AC110/220 DC110/220 | |||
| 에너지 저장 모터의 정격 전력 | Ｗ | 70 | |||
| 에너지 저장 시간 | Ｓ | ≤15S | |||
| 접촉 개구부 거리 | 밀리미터 | 11±1 | |||
| 컨택 스트로크 | 밀리미터 | 3.5±1 | |||
| 접점 바운스 시간 | 부인 | ≤2 (40KA≤3) | |||
3 - 단계 개시와 마감 이질 | 부인 | ≤2 | |||
| 평균 시작속도 (전면 8 밀리미터) | 초당 미터 | 0.9~1.3 | |||
| 평균 폐쇄 속도 | 초당 미터 | 0.5~0.8 (40KA는 0.5~0.9 입니다) | |||
| 개구 접촉 반발 크기 | 부인 | ≤3 | |||
| 기간 회로 저항 | Ω | ≤50(630A) ≤45(1250A) ≤35(1600~2000A) ≤25 (위쪽에 2500A) | |||
| 페로 접점 압력 | 엔 | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
