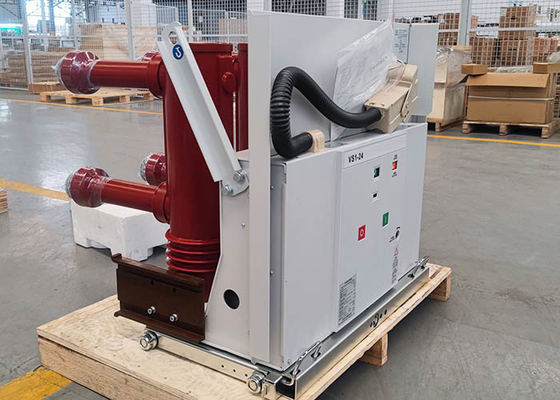

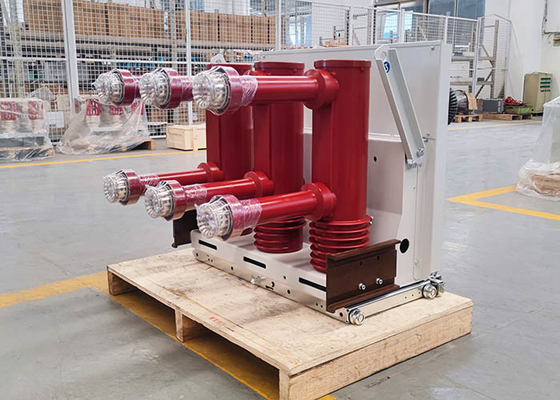

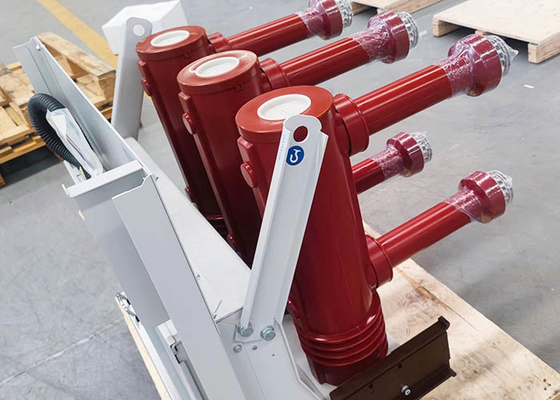

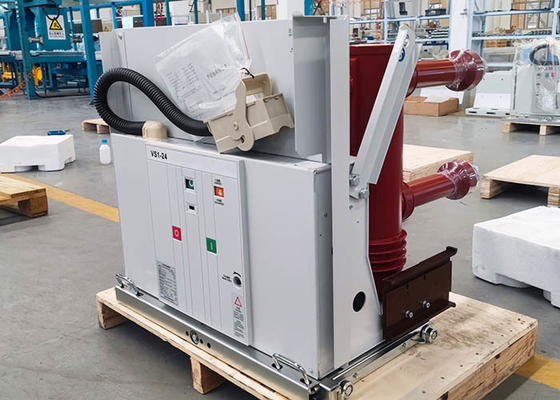

VS1-24 시리즈 실내 고전압 진공 차단기는 ABB 회사의 VD4-24를 기반으로 우리 회사가 개선하고 설계했습니다.
1주 회로 루프는 복합 단열을 채택합니다.
2. 진공 아크 낙하산은 최고 수준의 제조업체가 생산하고 우리는 또한 사용자 요구 사항에 따라 외국 진공 아크 낙하산 설치할 수 있습니다.
3가등급 전류: 630A ~ 3150A 가등급 단회로 탈락 전류: 20K ~ 31.5KA
4기계적 내구성: 20,000번
5전기 용량 전환 테스트를 통과했고 다시 켜지는 것도 없습니다.
612KV 전압과 4,500 미터 고도의 고원 지역에서 사용할 수 있습니다.
기술 매개 변수:
| 부문 | 단위 | 날짜 | ||
| 정량 전압 |
KV |
24 | ||
| 등급 충동 저항 전압 | 125 | |||
| 가속 전력 주파수 단시간 전압 견딜 수 있는 주파수 (1분) | 65 | |||
| 명목 주파수 | Hz | 50 | ||
| 가시 단절 전류 | KA | 20 | 25 | 31.5 |
| 가속 전류 | A |
630 1250 |
630 1250 |
1250 1600 2000 2500 3150 |
| 가시 단시간 저항 전류 | KA | 20 | 25 | 31.5 |
| 용납 가능한 최고 등급 전류 | 50 | 63 | 80 | |
| 가시 단절 발생 전류 (피크 값) | 50 | 63 | 80 | |
| 2차 회로 전원 주파수 저항 전압 (1분) | V | 2000 | ||
| 지정된 동작 순서 | 오픈-0.3S-클로즈 오픈 180S-클로즈 오픈 | |||
| 단전 전류의 명명 기간 | S | 4 | ||
|
가등급 단일/대대 역용량 은행 단절 전류 정렬 끊기 전류
|
A | 400/400 | ||
| 열기 시간 (등급 전압) | ms | 2050 | ||
| 닫기 시간 (등급 전압) | ms | 35~70 | ||
| 기계적 수명 | 시간 | 10000 | ||
| 가시 단류 정전 정전 시간 | 시간 | 20 | ||
| 허용되는 마모 축적 두께 이동 및 정적 접촉 | mm | 3 | ||
| 정차 닫기 작동 전압 | v | AC110/220 DC110/220 | ||
| 가등식 열기 작동 전압 | v | AC110/220 DC110/220 | ||
| 에너지 저장 모터의 이름 전압 | v | AC110/220 DC110/220 | ||
| 에너지 저장 모터의 명소 전력 | w | 70 | ||
| 에너지 저장 시간 | s | ≤15S | ||
| 접촉 개척 거리 | mm | 14±1 | ||
| 접촉 스프루크 | mm | 3.5±1 | ||
| 연락처 반사 시간 | ms | ≤2 | ||
|
3단계 열기와 닫기 다양성 |
ms | ≤2 | ||
| 평균 열 속도 (전면 8mm) | m/s | 10.4±0.2 | ||
| 평균 닫기 속도 | m/s | 00.7±0.2 | ||
| 열기 접촉 반사 진폭 | ms | ≤2 | ||
| 주 회로 저항 | 오 |
≤ 80 (~ 630A) ≤ 60 (~ 1250A) ≤40 (~ 1600~2000A) ≤25 (~ 2500A 이상) |
||
