원래 장소: | 중국 |
브랜드 이름: | Metalwork |
인증: | CE, ISO, CCC |
모델 번호: | ZN28G-12 |
최소 주문 수량: | 1개 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 플라이우드엔 패키지 |
배달 시간: | 20 일 |
지불 조건: | L/C (신용장), 전신환 |
공급 능력: | 달 당 100개 세트 |
모델: | ZN28G-12 | 차단 용량: | 20, 25, 31.5, 40, 50KA |
---|---|---|---|
정격 전압: | 12KV | 정격 전류: | 630A, 1250A,1600A, 2000A, 2500A, 3150A,4000A |
기계 수명: | 10000 번 | 모터 전압: | DC / AC 110V 220V |
메커니즘: | 스프링 에너지 충전 | 보증: | 1년이요 |
하이 라이트: | 4000A 진공 회로 차단기까지,50KA 진공 회로 차단기,높은 결렬 능력 회로 차단기 |

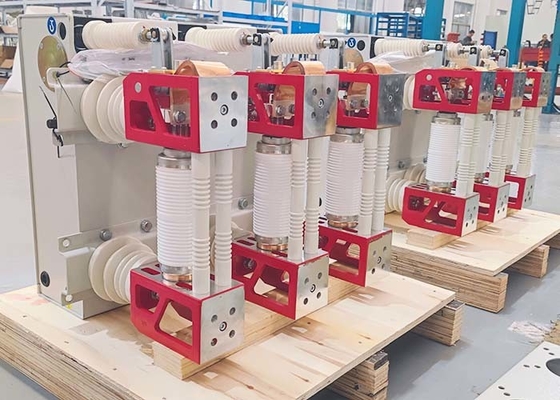

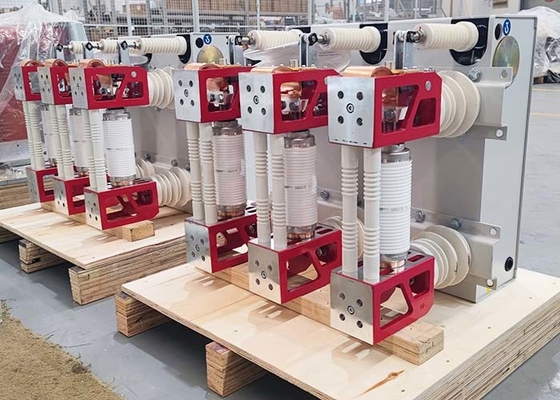

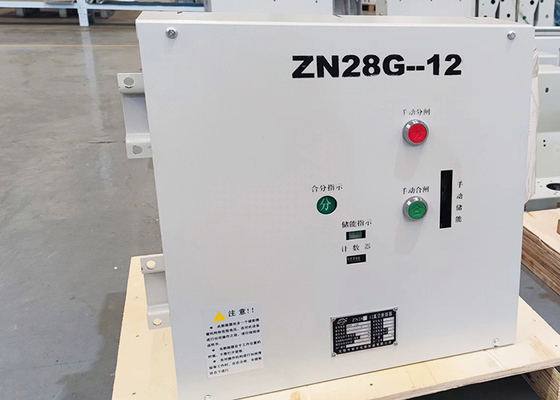

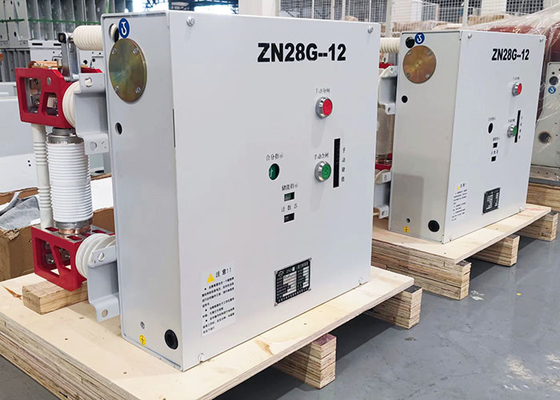

ZN28G-12 실내 AC 고전압 진공 회로 차단기는 3상 AC 50HZ와 정격 전압 12KV와 실내 교체 장비입니다.
12KV 진공 회로 차단기의 특징 :
1. 단순 구조, 작은 사이즈와 연산메커니즘은 스프링 에너지 축적형입니다.
2. 그것은 교류 전력 또는 DC 전력 공급 장치에 의해 운영될 수 있습니다.
3. 합성물은 컴플티드 구조, 작은 사이즈, 저소음과 용이한 설치를 격리했습니다.
4. 고진공 절연성 성능과 특수한 설계, 높은 결렬 능력, 긴 내구성과 어떤 폭발적 위험으로, 세라믹과 안경 아크 슈트.
5. 모든 종류의 개폐기에 적합한 다른 고객들의 요구조건에 따르면.
증가하는 차원 :
증가하는 것 :
기술적인 매개 변수 :
항목 | 유닛 | 날짜 | |||
정격 전압 |
KV |
12 | |||
정격임펄스저항전압 | 75 | ||||
평가된 단구간 상용 주파 내전압 (1min) | 42 | ||||
정격 주파수 | Hz | 50 | |||
평가된 단락 차단 전류 | KA | 20 | 25 | 31.5 | 40 |
정격 전류 | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
평가된 단구간 내전류 | KA | 20 | 25 | 31.5 | 40 |
평가된 최대 참을 수 있는 경향 | 50 | 63 | 80 | 100 | |
평가된 단락 투입 전류 (피크 값) | 50 | 63 | 80 | 100 | |
이차회로 상용 주파 내전압 (1min) | V | 2000 | |||
정격운전 순서 |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (40KA에) |
||||
단락 회로 전류의 평가된 지속 기간 | S | 4 | |||
평가된 단일 / 연속된 캐패시턴스 뱅크 차단 전류 세트 차단 전류
|
A | 630/400 | |||
현재 DC 흐름 비율을 깨는 평가된 단락 | ≤35% | ||||
평균 폐쇄 속도 | 초당 미터 | 0.6±0.2 | |||
평균 시작속도 | 초당 미터 | 1.2±0.3 | |||
개방 시간 | 부인 | ≤60 | |||
폐점 시간 | 부인 | ≤80 | |||
기계 수명 | 시간 | 10000 | |||
현재 차단 시간을 깨는 평가된 단락 | 시간 | 30 | |||
무방한 웨어는 움직임과 고정 접접의 두께를 축적합니다 | 밀리미터 | 3 | |||
평가된 폐점 동작 전압 | V | AC110/220 DC110/220 | |||
평가된 개시 동작 전압 | V | AC110/220 DC110/220 | |||
에너지 저장 모터의 정격 전압 | V | AC110/220 DC110/220 | |||
접촉 개구부 거리 | 밀리미터 | 11±1 | |||
컨택 스트로크 | 밀리미터 | 4±1 | |||
접점 바운스 시간 | 부인 | ≤2 | |||
3 - 단계 개시와 마감 이질 |
부인 | ≤2 | |||
개구 접촉 반발 크기 | 부인 | ≤3 | |||
기간 회로 저항 | Ω | ≤40 (40KA에 있는 ≤25) |
