장군 :

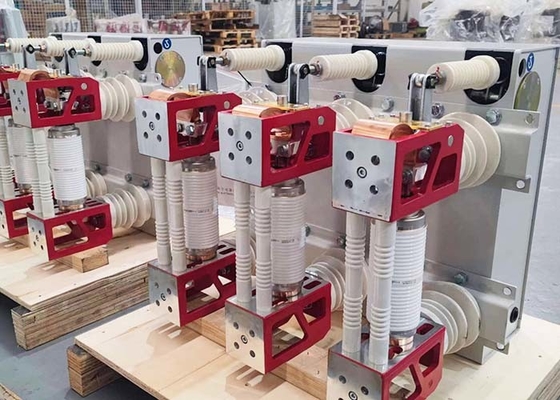

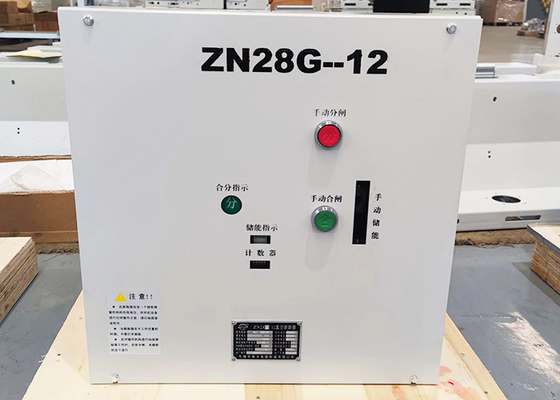

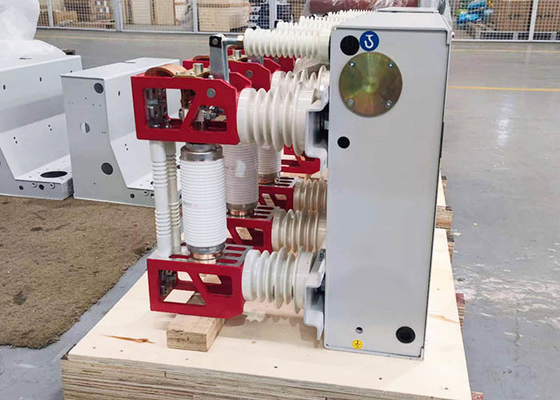

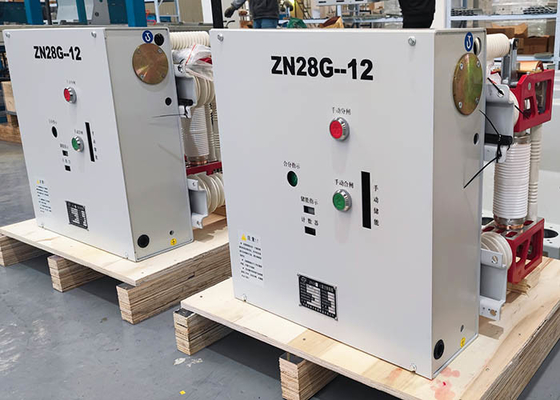

ZN28G-12 실내 AC 고전압 진공 회로 차단기는 3상 AC 50HZ와 정격 전압 12KV와 실내 교체 장비입니다. 그것은 전력망 장비와 산업적이고 마이닝 기업의 보호와 통제를 위해 사용됩니다. 진공 회로 차단기의 특별 이점 때문에, 단락 회로 전류를 깨는 것은 특히 빈번한 작동에 적합하거나 많은 시간.
진공 회로 차단기는 단순 구조와 소용적이라는 유리한 입장에 있고 연산메커니즘이 스프링 에너지 축적형입니다. 그것은 교류 전력 또는 DC 전력 공급 장치에 의해 운영될 수 있고 최고 3까지 과전류 트립 장치가 설치될 수 있습니다. 회로 차단기는 연산메커니즘과 회로 벽개 장치 본체의 집적 설계를 고정된 설치 장치로 채택합니다. 진공 전호 끄기 챔버부와 작동 메카니즘부는 정돈된 앞과 뒤쪽입니다. 복합절연 전체 구조는 설치하기 쉽지 않습니다, 어떤 조정과 작은 유지 관리.
기술적인 매개 변수 :
| 항목 | 유닛 | 날짜 | |||
| 정격 전압 |
KV |
12 | |||
| 정격임펄스저항전압 | 75 | ||||
| 평가된 단구간 상용 주파 내전압 (1min) | 42 | ||||
| 정격 주파수 | Hz | 50 | |||
| 평가된 단락 차단 전류 | KA | 20 | 25 | 31.5 | 40 |
| 정격 전류 | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| 평가된 단구간 내전류 | KA | 20 | 25 | 31.5 | 40 |
| 평가된 최대 참을 수 있는 경향 | 50 | 63 | 80 | 100 | |
| 평가된 단락 투입 전류 (피크 값) | 50 | 63 | 80 | 100 | |
| 이차회로 상용 주파 내전압 (1min) | Ｖ | 2000 | |||
| 정격운전 순서 |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (40KA에) |
||||
| 단락 회로 전류의 평가된 지속 기간 | Ｓ | 4 | |||
|
평가된 단일 / 연속된 캐패시턴스 뱅크 차단 전류 세트 차단 전류
|
A | 630/400 | |||
| 현재 DC 흐름 비율을 깨는 평가된 단락 | ≤35% | ||||
| 평균 폐쇄 속도 | 초당 미터 | 0.6±0.2 | |||
| 평균 시작속도 | 초당 미터 | 1.2±0.3 | |||
| 개방 시간 | 부인 | ≤60 | |||
| 폐점 시간 | 부인 | ≤80 | |||
| 기계 수명 | 시간 | 10000 | |||
| 현재 차단 시간을 깨는 평가된 단락 | 시간 | 30 | |||
| 무방한 웨어는 움직임과 고정 접접의 두께를 축적합니다 | 밀리미터 | 3 | |||
| 평가된 폐점 동작 전압 | Ｖ | AC110/220 DC110/220 | |||
| 평가된 개시 동작 전압 | Ｖ | AC110/220 DC110/220 | |||
| 에너지 저장 모터의 정격 전압 | Ｖ | AC110/220 DC110/220 | |||
| 접촉 개구부 거리 | 밀리미터 | 11±1 | |||
| 컨택 스트로크 | 밀리미터 | 4±1 | |||
| 접점 바운스 시간 | 부인 | ≤2 | |||
|
3 - 단계 개시와 마감 이질 |
부인 | ≤2 | |||
| 개구 접촉 반발 크기 | 부인 | ≤3 | |||
| 기간 회로 저항 | Ω | ≤40 (40KA에 있는 ≤25) | |||
