제품 세부 정보
원래 장소: 중국
브랜드 이름: Metalwork
인증: CE, ISO, CCC
모델 번호: VS1-24KV
지불 및 배송 조건
최소 주문 수량: 1개 세트
가격: negotiable
포장 세부 사항: 플라이우드엔 패키지
배달 시간: 20 일
지불 조건: L/C (신용장), 전신환
공급 능력: 달 당 100개 세트
모델: |
VS1 (ZN63A)-24KV |
차단 용량: |
20, 25, 31.5KA |
정격 전압: |
24KV |
정격 전류: |
630A, 1250A,1600A, 2000A, 2500A, 3150A |
기계 수명: |
10000 번 |
모터 전압: |
DC / AC 110V 220V |
메커니즘: |
스프링 에너지 충전 |
보증: |
1년이요 |
모델: |
VS1 (ZN63A)-24KV |
차단 용량: |
20, 25, 31.5KA |
정격 전압: |
24KV |
정격 전류: |
630A, 1250A,1600A, 2000A, 2500A, 3150A |
기계 수명: |
10000 번 |
모터 전압: |
DC / AC 110V 220V |
메커니즘: |
스프링 에너지 충전 |
보증: |
1년이요 |

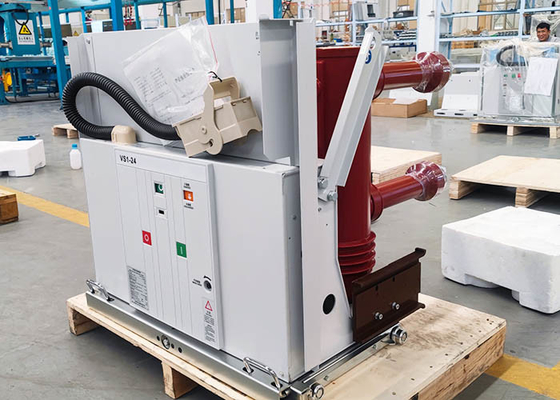

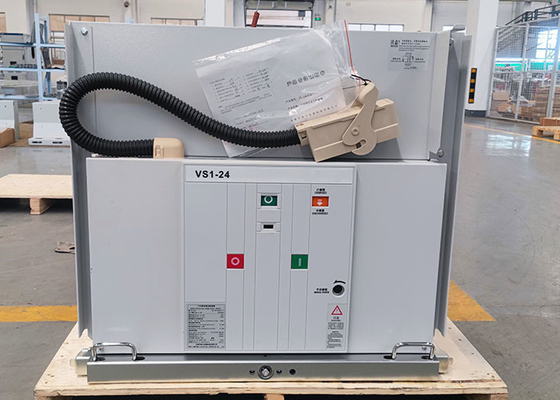

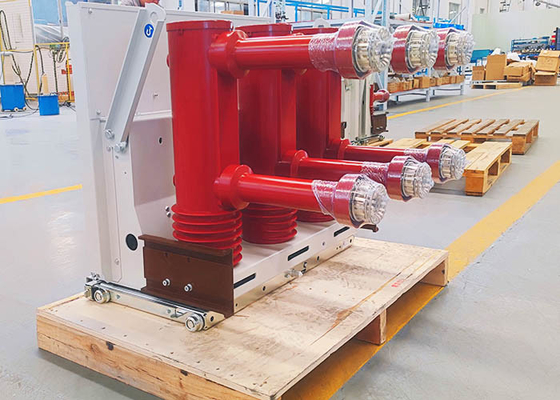

VS1-24 실내인 시리즈와 야외 고전압 진공 회로 차단기는 2KV 장치의 정격 전압인 3상 AC 50Hz입니다. 산업적이고 마이닝 기업, 발전소와 전기 장비 통제와 보호 목적으로서의 지국을 위해, 그리고 곳의 빈번한 작동을 위해.
1. 주요 회로 루프는 복합 단열재를 채택합니다.
2. 진공 아크 슈트는 탑-그레이드 제조들에 의해 생산되고 우리가 또한 사용자의 요구조건에 따라 외국 진공 아크 슈트를 설치할 수 있습니다.
3. 정격 전류 : 630A~3150A. 평가된 단락 회로 드롭 아웃 전류 : 20K~31.5KA.
4. 기계적 내구성 : 20,000 번.
5. 그것은 전기 용량 스위칭 테스트를 통과했고 어떤 재전리가 없습니다.
6. 그것은 12KV 전압과 4,500 미터 고도의 플래토 영역에서 사용될 수 있습니다.
기술적인 매개 변수 :
| 항목 | 유닛 | 날짜 | ||
| 정격 전압 |
KV | 24 | ||
| 정격임펄스저항전압 | 125 | |||
| 평가된 단구간 상용 주파 내전압 (1min) | 65 | |||
| 정격 주파수 | Hz | 50 | ||
| 평가된 단락 차단 전류 | KA | 20 | 25 | 31.5 |
| 정격 전류 | A | 630 1250 | 630 1250 | 1250 1600 2000 2500 3150 |
| 평가된 단구간 내전류 | KA | 20 | 25 | 31.5 |
| 평가된 최대 참을 수 있는 경향 | 50 | 63 | 80 | |
| 평가된 단락 투입 전류 (피크 값) | 50 | 63 | 80 | |
| 이차회로 상용 주파 내전압 (1min) | Ｖ | 2000 | ||
| 정격운전 순서 | Open-0.3S는 열린 열린 180S-마감을 -마무리합니다 | |||
| 단락 회로 전류의 평가된 지속 기간 | Ｓ | 4 | ||
평가된 단일 / 연속된 캐패시턴스 뱅크 차단 전류 세트 차단 전류
| A | 400/400 | ||
| 개방 시간 (정격 전압) | 부인 | 20~50 | ||
| 폐점 시간 (정격 전압) | 부인 | 35~70 | ||
| 기계 수명 | 시간 | 10000 | ||
| 현재 차단 시간을 깨는 평가된 단락 | 시간 | 20 | ||
| 무방한 웨어는 움직임과 고정 접접의 두께를 축적합니다 | 밀리미터 | 3 | ||
| 평가된 폐점 동작 전압 | Ｖ | AC110/220 DC110/220 | ||
| 평가된 개시 동작 전압 | Ｖ | AC110/220 DC110/220 | ||
| 에너지 저장 모터의 정격 전압 | Ｖ | AC110/220 DC110/220 | ||
| 에너지 저장 모터의 정격 전력 | Ｗ | 70 | ||
| 에너지 저장 시간 | Ｓ | ≤15S | ||
| 접촉 개구부 거리 | 밀리미터 | 14±1 | ||
| 컨택 스트로크 | 밀리미터 | 3.5±1 | ||
| 접점 바운스 시간 | 부인 | ≤2 | ||
3 - 단계 개시와 마감 이질 | 부인 | ≤2 | ||
| 평균 시작속도 (전면 8 밀리미터) | 초당 미터 | 1.4±0.2 | ||
| 평균 폐쇄 속도 | 초당 미터 | 0.7±0.2 | ||
| 개구 접촉 반발 크기 | 부인 | ≤2 | ||
| 기간 회로 저항 | Ω | ≤80(630A) ≤60(1250A) ≤40(1600~2000A) ≤25 (위쪽에 2500A) | ||
