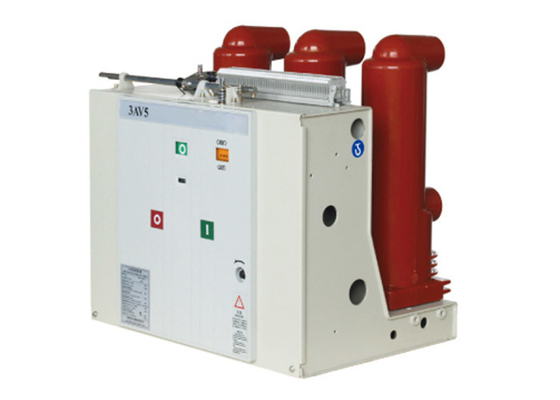

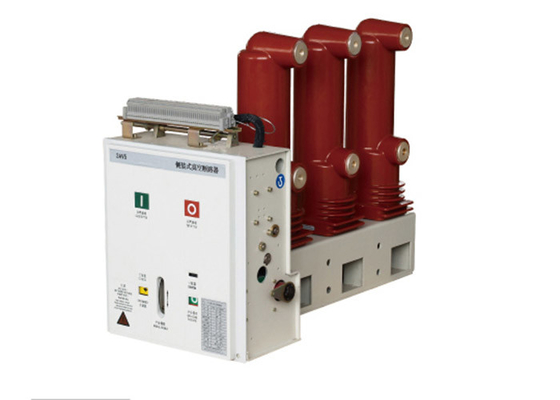

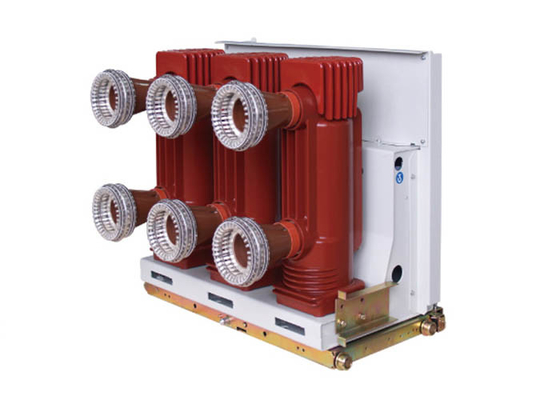

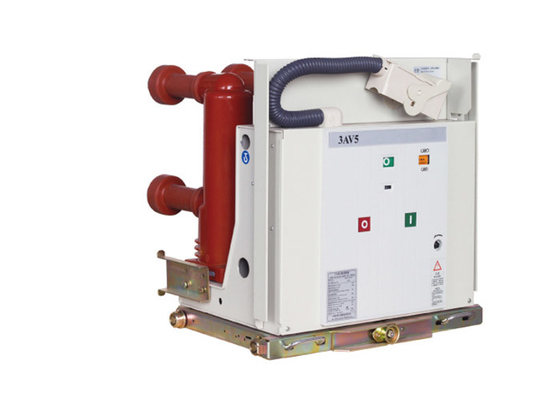

3AV5 회로 차단기 시리즈는 높은 신뢰도, 용이한 작동, 간이 유지와 다른 특성으로 보호와 전자제품 제어로서 정격 전압 12 kV, 주파수 50 Hz 3상 전력 시스템에 적합한, 실내 고전압 개폐기입니다. 회로 차단기는 무오일 변환과 더불어 중형종 개폐기와 고정된 개폐기를 위해 사용될 수 있습니다. 진공 회로 차단기의 특별 이점 때문에, 그것은 특히 정격 전류를 요구하는 빈번한 작동 또는 단락 전류를 깨기 위한 많은 시간에 적합합니다. 3AV5 진공 회로 차단기는 3 설치 모드를 가지고 있습니다 : 고정형, 추출 유형과 옆은 증가했습니다. 특수한 요구 사항을 위해 제조사에 연락하세요.
기술적인 매개 변수 :
| 항목 | 유닛 | 날짜 | |||
| 정격 전압 |
KV |
12 | |||
| 정격임펄스저항전압 | 75 | ||||
| 평가된 단구간 상용 주파 내전압 (1min) | 42 | ||||
| 정격 주파수 | Hz | 50~60 | |||
| 평가된 단락 차단 전류 | KA | 20 | 25 | 31.5 | 40 |
| 정격 전류 | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| 평가된 단구간 내전류 | KA | 20 | 25 | 31.5 | 40 |
| 평가된 최대 참을 수 있는 경향 | 50 | 63 | 80 | 100 | |
| 평가된 단락 투입 전류 (피크 값) | 50 | 63 | 80 | 100 | |
| 이차회로 상용 주파 내전압 (1min) | Ｖ | 2000 | |||
| 정격운전 순서 |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (40KA에) |
||||
|
평가된 단일 / 연속된 캐패시턴스 뱅크 차단 전류 세트 차단 전류
|
A | 630/400 (40KA 800/400) | |||
| 현재 DC 흐름 비율을 깨는 평가된 단락 | ≤35% | ||||
| 개방 시간 (정격 전압) | 부인 | 20-50 | |||
| 폐점 시간 (정격 전압) | 부인 | 30-70 | |||
| 기계 수명 | 시간 | 20000 | |||
| 현재 차단 시간을 깨는 평가된 단락 | 시간 | 50 (40KA 30) | |||
| 무방한 웨어는 움직임과 고정 접접의 두께를 축적합니다 | 밀리미터 | 3 | |||
| 평가된 폐점 동작 전압 | Ｖ | AC110/220 DC110/220 | |||
| 평가된 개시 동작 전압 | Ｖ | AC110/220 DC110/220 | |||
| 에너지 저장 모터의 정격 전압 | Ｖ | AC110/220 DC110/220 | |||
| 에너지 저장 모터의 정격 전력 | Ｗ | 80 | |||
| 접촉 개구부 거리 | 밀리미터 | 11±1 | |||
| 컨택 스트로크 | 밀리미터 | 3.5±1 | |||
| 접점 바운스 시간 | 부인 | ≤2 (40KA ≤3) | |||
|
3 - 단계 개시와 마감 이질 |
부인 | ≤2 | |||
| 평균 폐쇄 속도 *1 | 초당 미터 | 0.9-1.3 | |||
| 평균 마감 speed*2 | 초당 미터 | 0.4-0.8 | |||
| 기간 회로 저항 | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (위쪽에 2500A) |
|||
