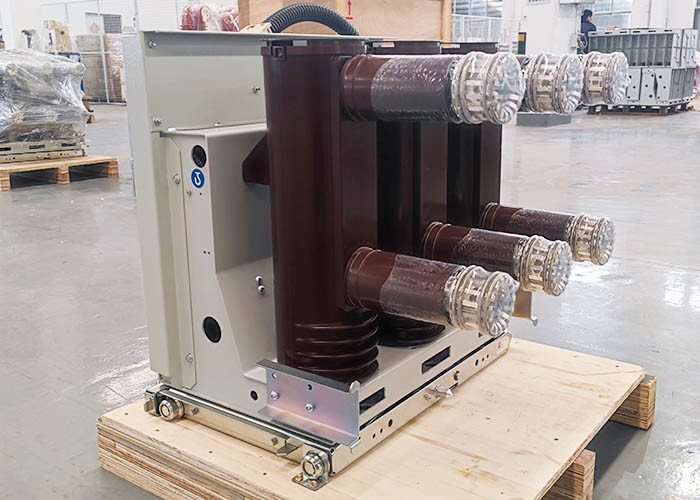

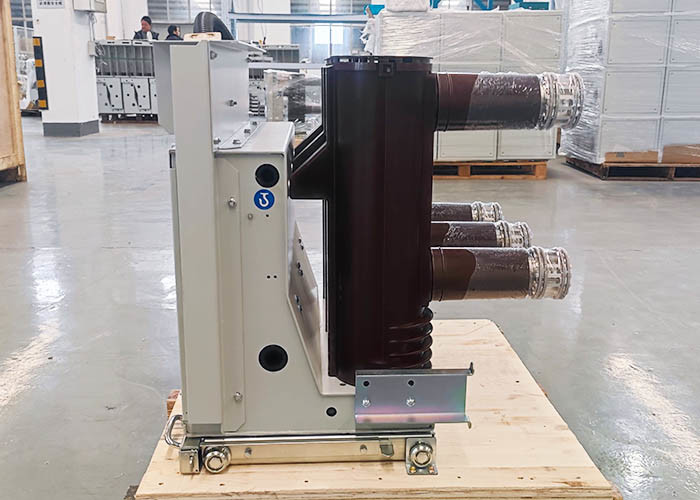

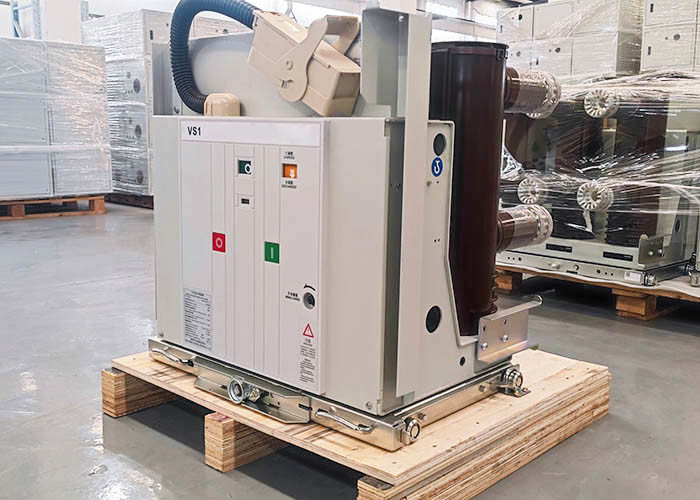

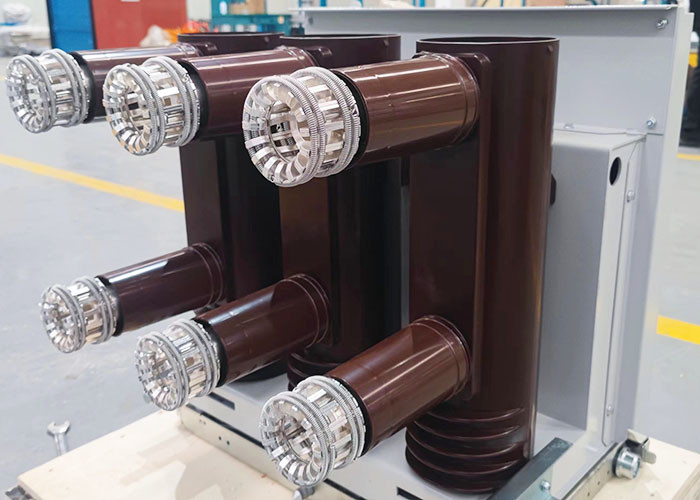

VS1 (ZN63A) 타입 실내 고전압 진공 회로 차단기가 모터를 갖추는 정격 전압 12KV, 24KV, 3상 AC 50HZ 실내 고전압 개폐기입니다 ---- 봄 연산메커니즘이 전기여서 실현될 수 있고 수동 절체와 마감이 손 개폐기 안으로 로딩될 수 있고 또한 고정된 개폐기와 일치될 수 있습니다. 고정된 회로 차단기는 XGN2와 GG1A와 같은 고정된 상자의 필요를 충족시켜 주기 위해 특별한 연결로 추가될 수 있습니다. 동시에, 24KV 진공 회로 차단기는 또한 고원 영역 (최고 4000까지 미터 해발 고도)의 12KV 분배 시스템에 적용될 수 있습니다.
VS1-12KV 실내 고전압 진공 회로 차단기의 주요 특징 :
1. 회로 차단기가 아크챔버의 디자인을 채택한 것이 진공으로 인해 조정에게 편리하고 있고 아래로인 것 위의 위치하 상부, 연산메커니즘에 위치합니다.
2. 그것은 공기와 유기적 혼합 절연재의 조합의 구조를 채택합니다.
3. 단일방식 탄선 연산메커니즘, 10000이지 동작 시간.
4. 리드 나사 추진 메커니즘 때문의 매끄럽고 좋은 셀프-로킹 실적.
기술적인 매개 변수 :
| 항목 | 유닛 | 날짜 | |||
| 정격 전압 |
KV |
12 | |||
| 정격임펄스저항전압 | 75 | ||||
| 평가된 단구간 상용 주파 내전압 (1min) | 42 | ||||
| 정격 주파수 | Hz | 50 | |||
| 평가된 단락 차단 전류 | KA | 20 | 25 | 31.5 | 40 |
| 정격 전류 | A |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| 평가된 단구간 내전류 | KA | 20 | 25 | 31.5 | 40 |
| 평가된 최대 참을 수 있는 경향 | 50 | 63 | 80 | 100 | |
| 평가된 단락 투입 전류 (피크 값) | 50 | 63 | 80 | 100 | |
| 이차회로 상용 주파 내전압 (1min) | Ｖ | 2000 | |||
| 정격운전 순서 | O-0.3S-CO 180S-CO | ||||
| 단락 회로 전류의 평가된 지속 기간 | Ｓ | 4 | |||
|
평가된 단일 / 연속된 캐패시턴스 뱅크 차단 전류 세트 차단 전류 |
A | 630/400 (40KA가 800/400입니다) | |||
| 평가된 캐패시터 뱅크 침입 투입 전류 | KA | 12.5 (Frequency≤1000Hz) | |||
| 개방 시간 (정격 전압) | 부인 | 20~50 | |||
| 폐점 시간 (정격 전압) | 부인 | 35~70 | |||
| 기계 수명 | 시간 | 10000 | |||
| 현재 차단 시간을 깨는 평가된 단락 | 시간 | 50 (40KA가 30입니다) | |||
| 무방한 웨어는 움직임과 고정 접접의 두께를 축적합니다 | 밀리미터 | 3 | |||
| 평가된 폐점 동작 전압 | Ｖ | AC110/220 DC110/220 | |||
| 평가된 개시 동작 전압 | Ｖ | AC110/220 DC110/220 | |||
| 에너지 저장 모터의 정격 전압 | Ｖ | AC110/220 DC110/220 | |||
| 에너지 저장 모터의 정격 전력 | Ｗ | 70 | |||
| 에너지 저장 시간 | Ｓ | ≤15S | |||
| 접촉 개구부 거리 | 밀리미터 | 11±1 | |||
| 컨택 스트로크 | 밀리미터 | 3.5±1 | |||
| 접점 바운스 시간 | 부인 | ≤2 (40KA≤3) | |||
|
3 - 단계 개시와 마감 이질 |
부인 | ≤2 | |||
| 평균 시작속도 (전면 8 밀리미터) | 초당 미터 | 0.9~1.3 | |||
| 평균 폐쇄 속도 | 초당 미터 | 0.5~0.8 (40KA는 0.5~0.9 입니다) | |||
| 개구 접촉 반발 크기 | 부인 | ≤3 | |||
| 기간 회로 저항 | Ω |
≤50(630A) ≤45(1250A) ≤35(1600~2000A) ≤25 (위쪽에 2500A) |
|||
| 페로 접점 압력 | 엔 | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
