애플리케이션 :
산업적이고 마이닝 기업, 발전소, 지국과 전기적 시설의와 빈번한 수술 장소에 적합하 제어와 보호를 위한 다른 송배전계통을 위해.

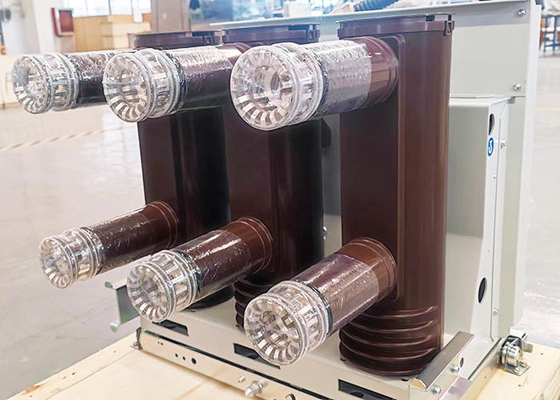

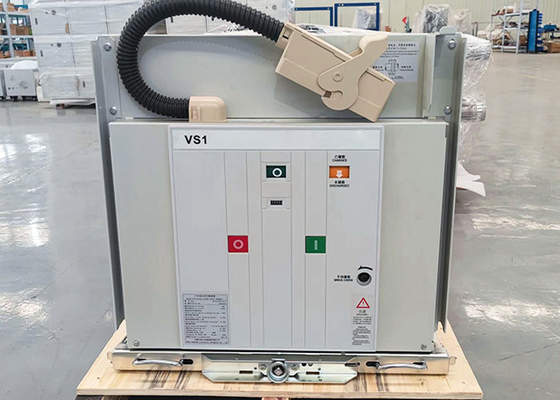

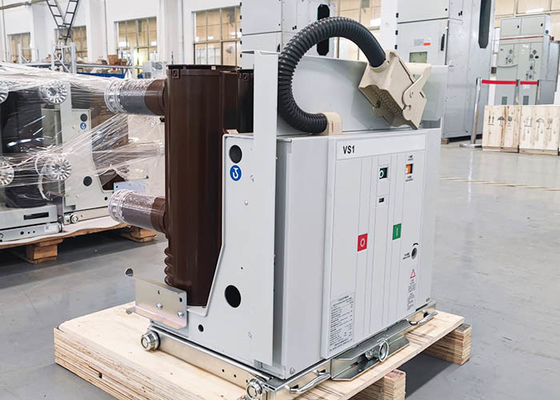

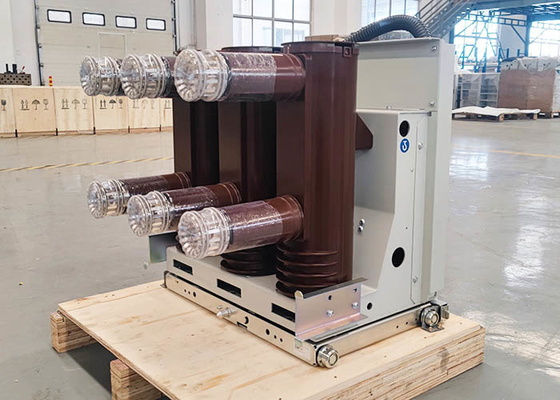

VS1-12KV 실내 고압 진공 회로 차단기에 대한 기술 :
VS1-12KV 모델 실내 AC 고전압 진공 회로 차단기는 일종의 전체론적 완전히 봉인한 고전압 개폐기입니다, 그것이 소형 치수와 소용적을 가지고 있습니다. 볼륨 제어 블록은 정격 전압 7.2~12KV, 3상과 AC 50/60Hz의 전원 시스템에 적용됩니다. 전선과 전기 기구를 보호하고 제어하기 위해 작동하면서, 그것은 빈번한 작동과 이유에 적용 가능합니다. 제품은 GB1984-2003에 따릅니다, IEC56,, JB3855-1996과 DL/T403-1999와 통과 형식 시험.
기술과 세부 :
기술적인 매개 변수 :
| 항목 | 유닛 | 날짜 | |||
| 정격 전압 |
KV |
12 | |||
| 정격임펄스저항전압 | 75 | ||||
| 평가된 단구간 상용 주파 내전압 (1min) | 42 | ||||
| 정격 주파수 | Hz | 50 | |||
| 평가된 단락 차단 전류 | KA | 20 | 25 | 31.5 | 40 |
| 정격 전류 | A |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| 평가된 단구간 내전류 | KA | 20 | 25 | 31.5 | 40 |
| 평가된 최대 참을 수 있는 경향 | 50 | 63 | 80 | 100 | |
| 평가된 단락 투입 전류 (피크 값) | 50 | 63 | 80 | 100 | |
| 이차회로 상용 주파 내전압 (1min) | Ｖ | 2000 | |||
| 정격운전 순서 | O-0.3S-CO 180S-CO | ||||
| 단락 회로 전류의 평가된 지속 기간 | Ｓ | 4 | |||
|
평가된 단일 / 연속된 캐패시턴스 뱅크 차단 전류 세트 차단 전류 |
A | 630/400 (40KA가 800/400입니다) | |||
| 평가된 캐패시터 뱅크 침입 투입 전류 | KA | 12.5 (Frequency≤1000Hz) | |||
| 개방 시간 (정격 전압) | 부인 | 20~50 | |||
| 폐점 시간 (정격 전압) | 부인 | 35~70 | |||
| 기계 수명 | 시간 | 10000 | |||
| 현재 차단 시간을 깨는 평가된 단락 | 시간 | 50 (40KA가 30입니다) | |||
| 무방한 웨어는 움직임과 고정 접접의 두께를 축적합니다 | 밀리미터 | 3 | |||
| 평가된 폐점 동작 전압 | Ｖ | AC110/220 DC110/220 | |||
| 평가된 개시 동작 전압 | Ｖ | AC110/220 DC110/220 | |||
| 에너지 저장 모터의 정격 전압 | Ｖ | AC110/220 DC110/220 | |||
| 에너지 저장 모터의 정격 전력 | Ｗ | 70 | |||
| 에너지 저장 시간 | Ｓ | ≤15S | |||
| 접촉 개구부 거리 | 밀리미터 | 11±1 | |||
| 컨택 스트로크 | 밀리미터 | 3.5±1 | |||
| 접점 바운스 시간 | 부인 | ≤2 (40KA≤3) | |||
|
3 - 단계 개시와 마감 이질 |
부인 | ≤2 | |||
| 평균 시작속도 (전면 8 밀리미터) | 초당 미터 | 0.9~1.3 | |||
| 평균 폐쇄 속도 | 초당 미터 | 0.5~0.8 (40KA는 0.5~0.9 입니다) | |||
| 개구 접촉 반발 크기 | 부인 | ≤3 | |||
| 기간 회로 저항 | Ω |
≤50(630A) ≤45(1250A) ≤35(1600~2000A) ≤25 (위쪽에 2500A) |
|||
| 페로 접점 압력 | 엔 | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
