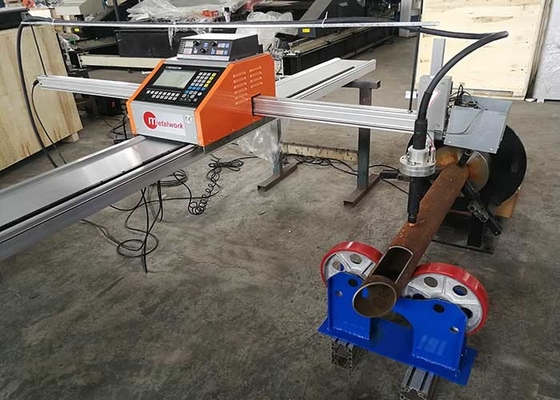

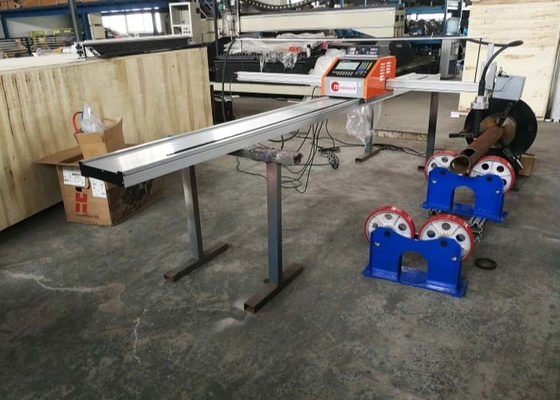

CNC1-1530P 조명 기둥 도어 플라즈마 절단기
이 기계는 기둥의 베이스 플레이트와 기둥의 전기 도어 모두에 대한 강판을 절단할 수 있습니다.
적용 범위 및 재료:
1) 이 기계는 주로 다양한 파이프 시스템과 열 절단의 끝부분에 사용됩니다.
2) 적용 가능한 공작물 재료: 저탄소강, 구리 및 니켈 파이프, 스테인리스강 파이프 (플라즈마 절단).
3) 또한 강판을 절단할 수 있습니다 (기둥의 베이스 플레이트 절단) (CNC 화염/플라즈마 절단기), 화염, 플라즈마 강판 절단, 기둥 절단기, 다용도 구현.
4) 원뿔형, 팔각형 조명 기둥 도어 CNC 절단에 적합하며, 원형 파이프도 절단할 수 있습니다. 절단 모양은 원, 사각형, 직사각형, 타원형 등 PC로 설계할 수 있는 모든 모양이 가능합니다.
5) 절단 전원은 자동 플라즈마입니다. 따라서 절단 속도가 훨씬 빠르고 절단 가장자리 품질이 화염 절단보다 우수합니다.
기계 작동 조건:
온도: -5-40 ℃; 습도 90% 이하; 50hz 전원: 220 v + 10%
기술적 매개변수:코드
| 항목 | 데이터 | 1 |
| =14000mm (확장 가능) | Φ=40～400mm | 2 |
| 화염 절단 벽 두께 | δ | 1=14000mm (확장 가능)3 |
| 최대 기둥 길이 | L | 1=14000mm (확장 가능)4 |
| 플라즈마 절단 두께 | 1-14mm | 5 |
| 이동 속도 | V | 0=10～3000 mm/min6 |
| 절단판 크기 | 1000mmX3000mm | 7 |

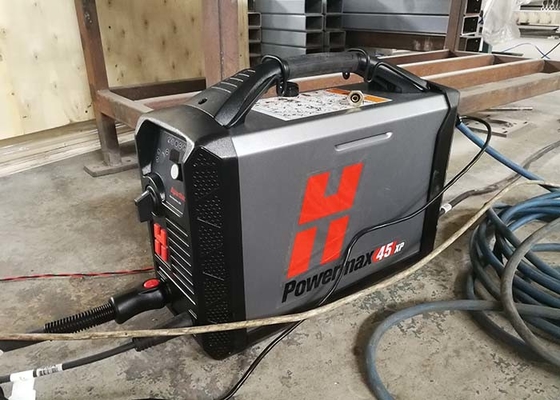

| 플라즈마 전원 | USA.Hypertherm. Powermax.45 | 8 |
| 척 크기 | 250형 척 (세 개의 클로) | 9 |
| 척 모터 | Panasonic 400W 서보 모터 | 이동 축: |
이동 축
| 절단기 축 | X축: |
| 기둥 회전 | Y축: |
| 절단 토치가 기둥 선 방향으로 이동합니다. | Z축: |
| 절단 토치가 위아래로 들어올려집니다. | 절단기 강관 전달 형태 및 절단 방식: |

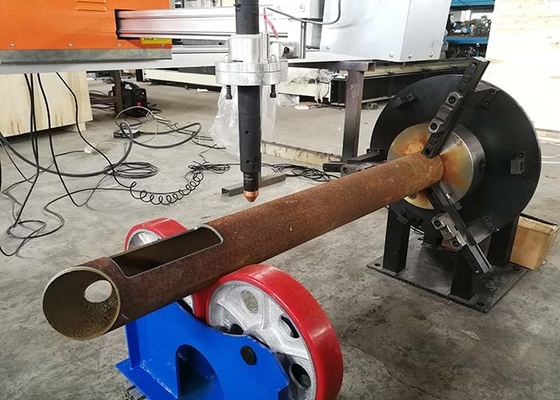

1) 절단기 강관 전달 형태: 척 타입 구조.
2) 절단 방식: 플라즈마 절단.
3) 상승 방식: 자동 전기 방식.
절단 샘플:
