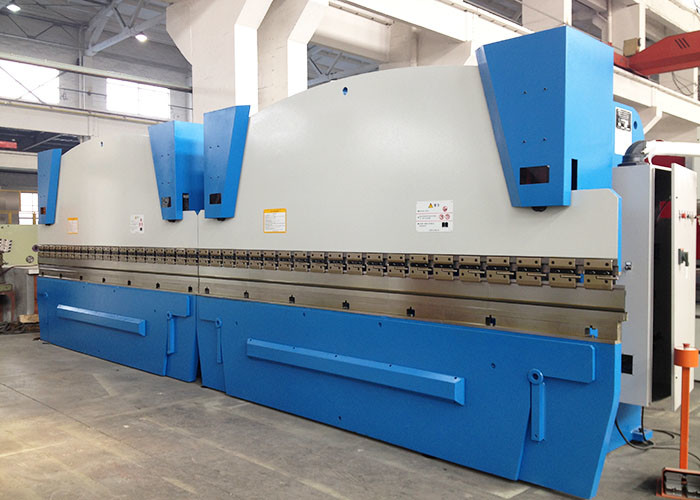

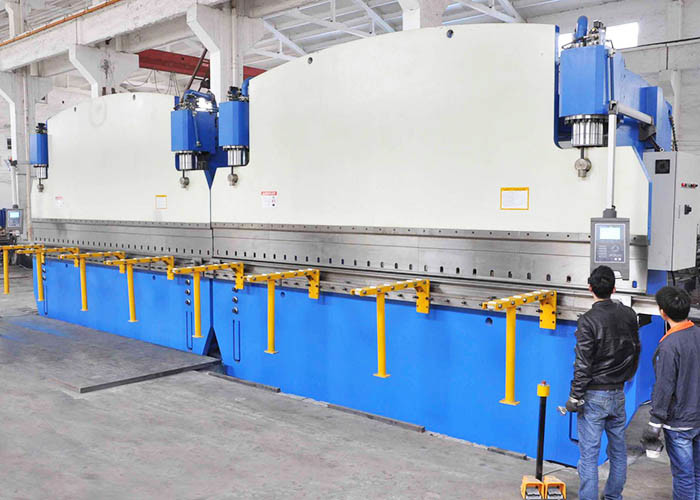

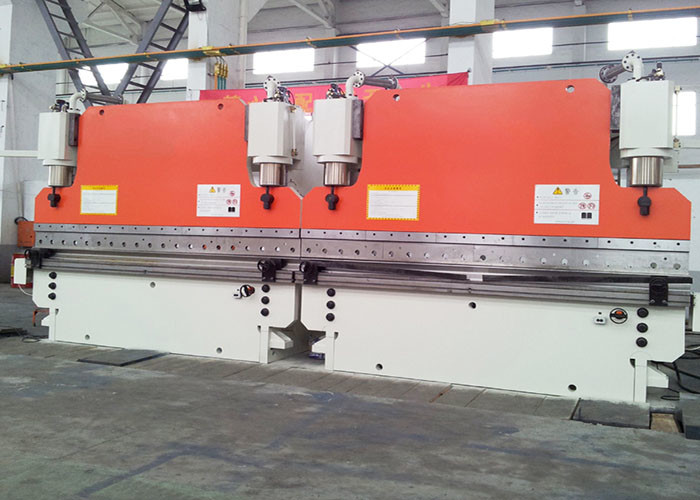

CNC 텐덤 프레스 브레이크 머신 320 톤 6 M 2 프레스 Cnc 굽기 머신
응용: 조명 기둥 및 높은 기둥 제조
| 기술적 특징 | |||
| 1 | 종류 | 멀티 머신 탕덤 수압 CNC 전기 수압 동기화 | |
| 2 | 노동력 | 2X320톤 | |
| 3 | 테이블의 길이가 | 2x6000mm | |
| 4 | 프레임 사이의 거리는 | 4800mm | |
| 5 | 목 깊이 | 620mm | |
| 6 | 열린 높이 | 750mm | |
| 7 | 뇌졸중 | 250mm | |
|
8 |
작업 속도 |
배하 | 70mm/s |
| 작업 | 7.5mm/s | ||
| 반환 | 75mm/s | ||
| 9 | 주 엔진 | 2x22kw (시멘스 브랜드) | |
| 10 | CNC 시스템 |
타입: DELEM DA52 네덜란드 Delem Co. 2 (Y1,Y2) |
|
| 11 | 도구 |

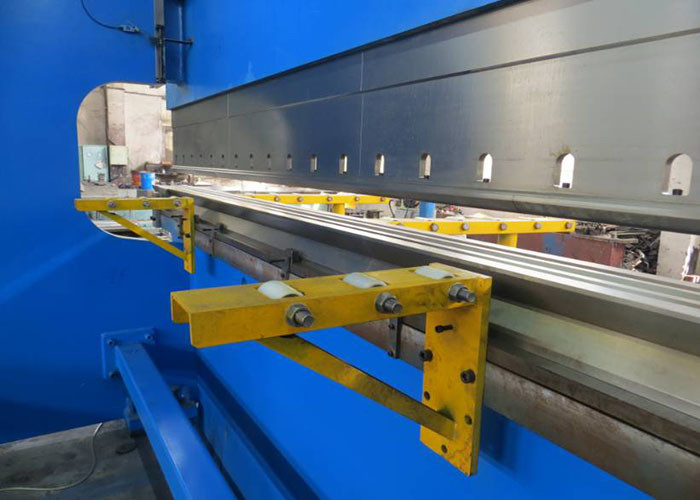

1 펀칭과 1 멀티 V 블록 바닥 마우스 min 60mm OD 팔각형 톱니 타입 조명 스톨을 만들기 위해. 업 도구 홀더 두께는 18mm입니다 크로닝 시스템 (보상 시스템) 을 가진 작업 테이블 앞면과 뒷면 잎 받침대 |
|
| 12 | 실린더에 봉인 | 일본에서 만든 NOK 또는 SFK | |
| 13 | 수압 부품 | 보스-렉스로스 - 독일 | |
| 14 | 수압 펌프 | BOSCH-Rexroth -, 독일 또는 Nitch, 일본 | |
| 15 | 선형 라스터 디스플레이 센서 | 하이덴하인, 독일 | |
| 16 | 캐비닛의 주요 전기 요소 | 슈나이더 | |
| 17 | 무게 | 2x34000kg | |
| 18 | 전체 크기 (mm) LxWxH | 2x6200x3055x4832 | |
| 19 | 포장: |
플라스틱 덮개 기계는 운송 중에 해체되어야 합니다. 우리의 엔지니어는 그것을 조립하고 조정하기 위해 고객에게 가야합니다.
|
|
옵션 항목:
| 옵션 1 | 추가 2 세트 원 위 도구와 1 세트 아래 도구는 min OD 60mm 원 톱니형 광봉을 만드는 데 적합합니다. 톱니 비율은 11/1000 및 12.5/1000입니다. 총 도구 길이는,하나는 16m ((11/1000율) 이고 다른 하나는 16m (12.5/1000 비율). 전체 바닥 도구는 16m입니다. 한쪽은 11/1000 비율, 다른 쪽은 12.5/1000입니다. | |
| 옵션 2 | 단순 타입 측면 배하 시스템 | |
| 옵션 3 |
Tyoe 라이트 스톨 사이드 배하 시스템 밀어, |
참고:Y1,Y2축------실린더를 제어하기 위해 램의 양쪽에 설치된 두 개의 선형 평형.
주요 성능:
1. 기계의 프레임은 탱크, 작업 테이블, 왼쪽 및 오른쪽 하우징 및 램으로 구성되어 있습니다. 그래서 그것은 높은 강도와 좋은 딱딱함을 가지고 있습니다. 또한 그것은 스트레스를 제거하는 진동이 필요합니다.
2두 기계의 동기화 작업 원칙: 두 기계의 동기화를 보장하기 위해 전기-하이드라울릭 비율 밸브를 채택합니다.비례 밸브는 기계 작용 쌍 사이의 작은 마찰과 같은 매우 좋은 성능을 가진 Bosch 회사에서 만들어집니다., 우수한 전자 증폭기 및 전기 자석, 높은 제어 힘과 연속 작용.기계의 양쪽에 라스터 디스플레이어 두 가지가 지속적으로 ram의 위치를 검사하고 제어 시스템에 신호를 다시 피드, 제어 시스템은 하나의 기계에 두 실린더 동기화를 만들기 위해 전기-하이드라울릭 밸브를 제어합니다. 라스터 디스플레이가 C 판에 설치되기 때문에,가구판에 직접 표시되지 않습니다., 작업 중 ram 및 프레임의 기울기는 측정 및 제어 정확성에 영향을 미치지 않습니다.두 기계 사이에 설치 된 이차 전력 측정기는 기계적 동기화 신호를 전자 신호로 전송하고 동기화 판과 제어 시스템에 피드백합니다.신호는 BOSCH 증폭기로 증폭되어 전기-하이드라울ିକ୍ 비율 밸브를 제어하여 두 기계의 동기화를 제어합니다.그래서 두 기계의 동기화는 높은 정밀도로 달성됩니다.
3 컴퓨터 를 통해,운영자 기계와 통신 할 수 있습니다. 컴퓨터는 여러 서비스 언어를 가지고 있습니다.또한 그것은 계산하고 죽은 지점을 제어 할 수 있습니다, 속도 변경 포인트. ram의 스트로크 (Y1, Y2) 는 사용자의 특별한 요구 사항을 충족하기 위해 작은 기울기를 할 수 있습니다.
4 좋은 안내 시스템, 위치 측정 시스템 및 수압 균형 시스템으로 장착되어 전체 길이 작업 및 특이한 작업의 요구 사항을 충족합니다.
5 작업 테이블 보상 단위는 작업 조각의 정확성을 보장하기 위해 작업 중 기계의 기울기를 보완하기 위해 채택됩니다.
6 실린더의 표면은 잘 마모되고 열 처리되므로 윤활성이 좋고 사용 수명이 길습니다.
