조명 기둥용 길이 절단 라인
응용 분야:
이 는 조명 기둥 재료의 언코일링, 레벨링, 절단, 가장자리 슬리팅 및 테이퍼 슬리팅 공정을 위한 것으로, 한쪽은 작은 폭, 다른 쪽은 큰 폭의 강판을 얻기 위한 것입니다.
이 라인은 다양한 사양의 스테인리스 코일을 언코일링-레벨링-절단을 통해 필요한 길이로 평평하게 절단하는 데 사용됩니다.
이 라인은 레이아웃이 합리적이고, 작동이 쉽고, 자동화 수준이 높아 자동차, 컨테이너, 가전 제품, 포장, 건축 자재 등 금속판 가공 산업에서 널리 사용되는 모든 종류의 스테인리스 코일, 컬러 코일, 알루미늄 코일, 아연 도금 코일 또는 페인트 코일을 처리할 수 있습니다.
이 라인은 코일 카, 이중 헤드 언코일러, 유압 프레싱 및 가이드, 삽 헤드, 핀치 장치, 레벨러, 서보 길이 게이지 장치, 공압 클러치 전단기, 스트랩 컨베이어, 공압 스태커, 언로딩 카, 전기 시스템 등으로 구성되며, 롤어웨이 네스트, 스티어링 장치 등도 포함됩니다.
기술 매개변수 및 구성 장치:
| 재료 두께 | Q235A 열간 압연 연강의 경우 2mm-5.0mm |
| 재료 폭 |
800-1250mm |
| 강철 코일 무게 |
최대 15톤 |
| 강철 코일 내경 |
Φ500mm-Φ750mm |
|
레벨링 속도 |
5- 15m/min |
|
레벨링 롤러 수 |
13 |
|
레벨링 롤러 직경 |
130mm |
|
스케일 길이 범위 |
요구 사항에 따라 2000～12000mm |
|
절단 길이 허용 오차 |
±15mm (8m 길이 판 기준) |
|
주 레벨링 모터 전력 |
37kw (총 약 65KW) |
|
기계 폭 면적 |
약 7000mm |
장비 포함:
1. 강철 코일 로딩 돌리 카:
상하: 유압
수평 이동: 전동
최대 적재 중량: 15톤

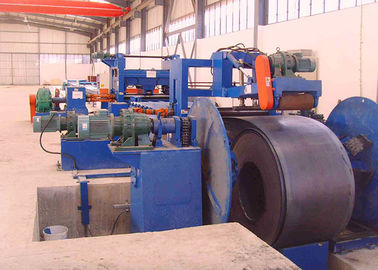

2. 유압 이중 헤드 우산형 디코일러:
포함: 전동 페이 오프, 모터, 감속기,
체인 시스템이 이동하여 회전합니다. 회전 방향은 시계 방향 및 시계 반대 방향일 수 있습니다.
열고 닫기: 유압
최대 적재 중량: 15톤
3. 유압 가이드-프레싱, 삽 헤드, 핀치 및 공급 장치:
강철 코일 헤드를 공급 장치로 가져가 강철 코일이 풀리는 것을 방지하기 위해 유압으로 위로 누르는 데 사용됩니다.
두 롤러의 회전은 재료를 가장자리 슬리팅 장치로 공급합니다. 상부 롤러의 상하: 유압
4. 중간 롤링 방식 작업대: 4M

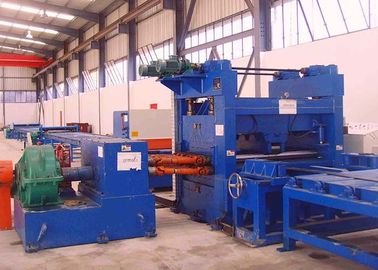

5. 레벨링 장치:(두 층 유형),
포함: 속도 조절 가능 모터, 감속기, 기어박스.
레벨링 롤러는 열처리, 40Cr. HRC48로 처리됩니다.
상하 롤러 총 13개. (핀치 롤러 1쌍 포함)
상부 롤러 베이스의 상하 운동은 웜 시스템을 통해 모터에 의해 구동됩니다.
길이 측정 장치가 있습니다:
인코더를 회전시켜 길이 신호를 제어 시스템으로 보내 특정 길이를 제어합니다.
6. 절단기:
포함: 유압 스윙 빔 전단기 Q12Y-6*2000.
7. 이중 가장자리 슬리팅 장치.
조명 기둥에 정확한 폭을 얻기 위해 열간 압연 강판의 스크랩 가장자리를 슬리팅하는 데 사용됩니다.
강판을 절단하기 위해 롤링 전단 원리를 기반으로 합니다. 슬리팅 장치 앞에 돌리가 있습니다. 직선 절단을 제어하기 위한 것입니다. 슬리팅 블레이드의 위치를 변경하여 다양한 크기의 조명 기둥 시트에 대해 다른 폭을 얻습니다.
포함:
레일이 있는 지지 테이블
클램핑 시트 돌리, 한 조각
모터 및 기어 박스가 있는 이중 블레이드 유형 가장자리 슬리팅 장치.
8. 테이퍼 슬리팅 장치
테이퍼 슬리팅 기계는 강판을 절단하기 위해 롤링 전단 원리를 기반으로 합니다. 슬리팅 장치 앞에 돌리가 있습니다. 테이퍼 절단 정도를 제어하기 위한 것입니다. 돌리에 있는 스토퍼의 위치를 변경하여 테이퍼 슬리팅 속도를 제어합니다.
포함:
레일이 있는 지지 테이블
클램핑 시트 돌리, 한 조각
모터 및 기어 박스가 있는 단일 블레이드 유형 가장자리 슬리팅 장치.

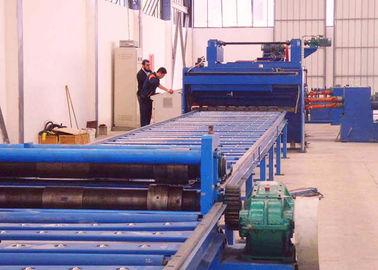

9. 볼 타입 지지 테이블 12m 완성된 테이퍼 시트용
10. 전기 시스템:
중앙 제어 테이블.
PLC, AC 드라이버 인버터는 빠른 응답과 우수한 활동 기능을 갖추고 있어 측정 정확도와 실행 속도를 효과적으로 제어할 수 있습니다.
16. 유압 시스템:
유압 전원 25L/min
포함: 유압 스테이션, 밸브, 오일 탱크, 조인트, 연성 파이프, 경성 파이프 등.
