가로등 자동 용접기
이 기계는 가로등 자동 이음새 용접을 위해 특별히 설계되었습니다.
용접 방법: 잠호 아크 용접/MIG 용접.

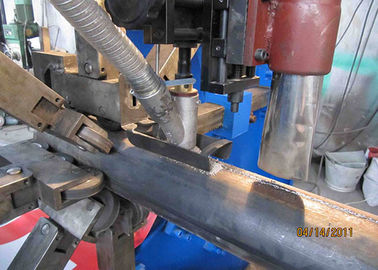

가로등 용접기는 한 쉘 타입 다각형 및 원형 테이퍼 가로등에 적합합니다. 자동 용접 라인이며, 속도 조절 가능한 모터가 장착된 돌리는 작은 쪽에서 큰 쪽으로 가로등을 당기거나 밀 수 있습니다. 유압 실린더는 기계적 체인, 웜 휠을 통해 클램핑 휠을 밀어 극을 닫고 동시에 용접합니다.
이 기계는 다음 항목을 포함합니다:

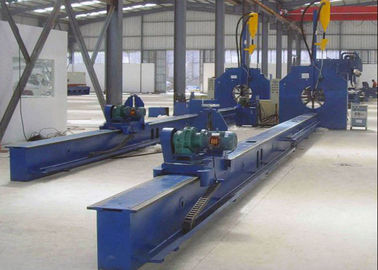

돌리를 당기기 위한 랙이 있는 긴 작업 테이블.
극을 당기기 위한 돌리

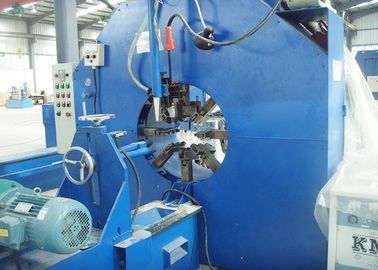

유압 클램핑 및 용접 장치 (다각형 및 원형 극용 클램핑 휠 3세트 포함)
용접 와이어 공급 시스템을 포함한 잠호 아크 용접 시스템.
플럭스 회수 시스템
후면 지지대
유압 시스템
구조:
이 기계는 다음 항목을 포함합니다:
기술 매개변수:
| 작업 가능 직경 | 60-340mm | |
| 작업 가능 길이 | 12000 mm | |
| 돌리 길이 | 1500 MM | |
|
가로등 두께 (옵션 1 없음: 양쪽 추가 유압 실린더) |
가로등 직경: 60~340mm | 2.8~4mm |
| 가로등 직경: 250~340mm | 2.8~6mm | |
|
가로등 두께 (옵션 1 포함: 양쪽 추가 유압 실린더) |
가로등 직경: 60~340mm | 2.8~5mm |
| 가로등 직경: 250~340mm | 2.8~6.5mm | |
| 가로등 직경: 300~340mm |
2.8~8mm (Gr50. 3~6mm) |
|
| 펌프 모터 전력 | 4 KW | |
| 옵션 1 포함 시 | 4+2.5 KW 이중 펌프 | |
| 돌리 당기기용 모터 전력 |
4 KW, AC 속도 가변형. 4 KW. |
|
| 용접기 | 630A, (잠호 아크 용접 및 가스 차폐 용접(CO2) 용접. | |
| 용접 와이어 직경 | 1.2~2mm 용접 와이어, 극 두께에 따라 선택 | |
| 작업 속도 | 1~3m/min (참고: 두께에 따라 속도가 다름) | |
| 클램핑 발 수량 | 8, (장점은 클램핑 장치가 많을수록 압력이 적고 극 표면에 자국이 적다는 것입니다. | |
| 총 중량 | 7000 kg | |
| 전체 크기 (mm) | 27000x3000x4500 mm (LXWXH) | |
