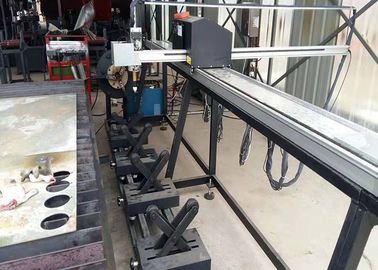

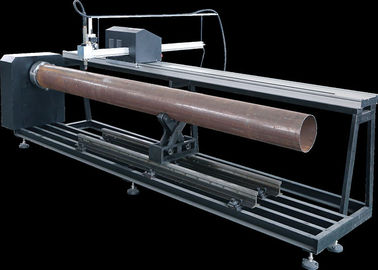

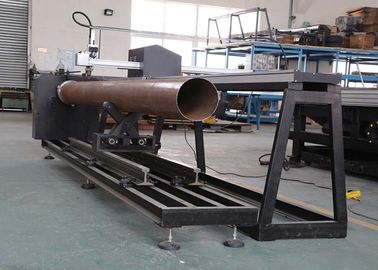

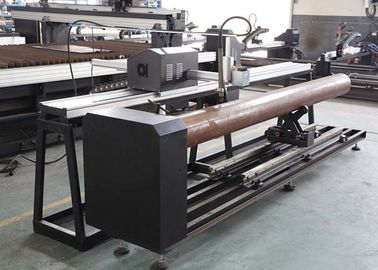

3개의 축선 CNC 상한 기술적인 프로그램을 가진 교차 통과 플라스마 화염 관 절단기
지시:
1. 주로 다른 관 체계의 교차 통과 및 윗 부분의 열 절단에 적용합니다.
2. 작동 조각의 물자: 낮은 탄소 강철, (주의: 구리 니켈 관과 스테인리스 관은 플라스마 절단을 사용해야 합니다.
3. 보통 강철 (CNC 화염/플라스마 절단기)를 자르고 절대적인 화염/플라스마 강철 절단을 깨달을 수 있습니다. CNC 교차 통과 관 절단기는 각종 기능을 깨달을 수 있습니다.
축선 모수:
| 축선 | 결합 축선 |
| x-축 | 관의 회귀 |
| y-축 | 수평축 |
| Z 축선 | Up-down 축선 |
노동 환경:
온도: -5~40 ℃;
습도: ≤90%;
전력 공급: 220V±10% 50Hz
제품 성능:
1) 표준 버전은 뿐만 아니라 화염 둘 다 절단과 플라스마 절단 할 수 있고, 또한 관 강철 플레이트를 둘 다 삭감할 수 있고습니다.
2) AC 3 단계 고전압 단계 모터를 사용하여 기술을, 모터 얻습니다 힘을 더 그러나 보다 적게 nosiy 모십시오.
3) 다른 방향 및 다른 직경에 있는 재미있는 관 구멍 절단을 만들 수 있습니다.
4) 관의 비스듬한 단면도를 삭감할 수 있습니다.
5) 주요 관을 위한 분지 교차 통과는 관의 끝 소켓을 자를 수 있습니다.
6) 관에 정연한 배열된 구멍 그리고 모든 모양을 삭감할 수 있습니다.
7) 관을 차단할 수 있습니다.
8) 용접 후에 관의 구부리기를 위한 이중 구부리는 것은 끝을 삭감할 수 있습니다.
전송과 절단 형태:
CNC 절단 강철의 전송: 물림쇠 유형 구조
절단 형태: 플라스마 절단
THC 형태: 전기 동의
기계의 주요 부속:
| 이름 | 양 |
| 통제 시스템: | 1 세트 |
| 물림쇠 기초: | 1개 조각 |
| 조정가능한 강관 몸: | 2 세트 |
| 머리의 부속: | 1 세트 |
| 머리의 기초 높은 쪽으로: | 1 세트 |
| 머리의 아래로 기초: | 1 세트 |
| 궤도: | 6.5 m |
| 자동적인 아크 고도 통제: | 1 세트 |
| 충돌 가공의 조정: | 1 세트 |
주요 정밀도 필요조건:
작동 조각은 국가 기준에 따라야 합니다. 일 길이의 포지셔닝 정밀도: 0.2mm/2000mm; 공통로의 포지셔닝 정밀도: ≤±0.5mm; 관 머리 사이 공간의 포용력: ≤±0.5 mm.
1) 회귀 드라이브 동의
드라이브 시스템: 정밀도 기어 박스 및 장치의 보조 드라이브.
회귀 속도: 0.1-25 r/min
회복 정밀도: ±0.3mm
2) 토치 트롤리의 운동
드라이브 시스템: 정밀도 기어 박스 (하는 국내); 장치 및 궤도의 전송.
효과적인 노선: L1와 같
회복의 정밀도: ±0.2mm
작동 조각:
안전 장치:
충돌 가공 장치와 한계 스위치.
소프트웨어에 있는 한계 자동 폐쇄 장치.
통제 상자에 있는 비상 정지 스위치.
