원래 장소: | 중국 |
브랜드 이름: | Metalwork |
인증: | CE, ISO, CCC |
모델 번호: | CNC4-6P500 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 합판 상자 |
배달 시간: | 사십일 |
지불 조건: | L / C, T / T |
공급 능력: | 한달에 100 세트 |
모터와 자동 귀환 제어 장치 케이블: | 일본 Panasonic 자동 귀환 제어 장치 방패 케이블 | 플라스마 절단 수용량: | 피어스 22mm 온화한 강철 |
---|---|---|---|
방법을 몰기: | 드라이브를 골라내십시오 | 절단 유형: | 혈장 |
관제사 소프트웨어: | FLSK 관 | 보증: | 1 년 |
하이 라이트: | 관 플라스마 절단기,플라스마 관 절단기 |

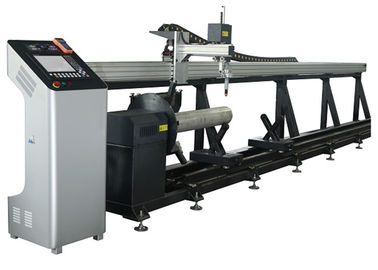

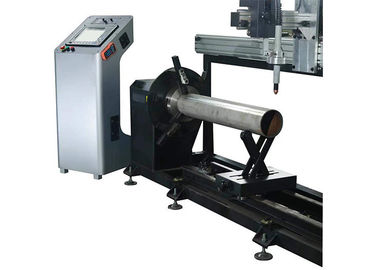

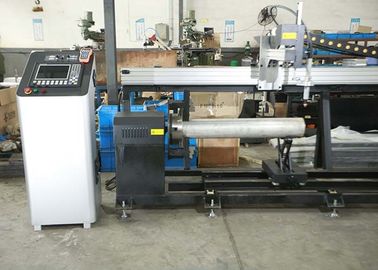

관 주인 2 축선 CNC 플라스마 Panasonic 모터를 가진 온화한 강관 절단기
제품 세부사항:

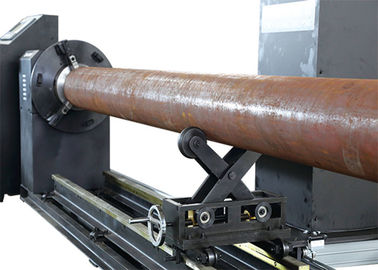

1) 관과 평행한 사용한 미사일구조물 작풍 디자인입니다. 미사일구조물 광속에 설치되는 드는 공구를 가진 트랙터. 물림쇠 턱에 의하여, 그리고 움직일 수 있고는 조정가능한 관 후원자를 가진 관 고침의 밑에 가로장에 그리고 관.
2) 자를 때, CNC 통제 시스템은 트랙터 움직임을 통제하고 관은, 관을 자르기 위하여 자전합니다. 전체적인 기계 일 안정성은 사용된 장기이고다. 쉬운 가동 및 고능률.
3) 비스듬한 절단 없는 50-500mm 직경을 위한 적당한 일은 배관합니다.
기계 자료:
효과적인 절단 직경: |
50-500mm |
효과적인 절단 길이: |
6000mm |
관의 최대 무게: |
1000kg |
정격 속도를 자전하십시오: |
0-15 분당 회전수 |
관의 Ovality: |
≤2% |
stents 관의 양: | 4 세트 |
최대 비스듬한 각: | 비스듬한 기능 없음 |
비스듬한 정확도: | 비스듬한 기능 없음 |
토치 드는 거리 (Z): | ≤210mm |
작동 정밀도: |
±0.2 mm /m |
상승과 아래로 조정: |
전기 원격 제어 높게 하거든 자를 경우의 (플라스마 THC는 토치 고도를 통제할 것입니다) |
절단 테이블: |
관 절단 버팀대와 정착물 |
안전 타협: |
비상 정지 스위치 |
입력 파워: |
단일 위상 AC220V + 3Phase AC 380V |
기본 성분과 명세:
열 분산 가진, 용접 및 응력 제거 가공 후에 강한 광속. 그것은 광속이 찡그림에 강하고 단단하다는 것을 확인합니다.
1) x-축 가로장 방법 길이: 7000mm
2) x-축 드라이브 시스템: 관 방향 (운전사와 기어 박스를 가진 단계 모터)에 따라 움직이는 토치 길이
3) y-축 물림쇠 직경: φ50-500mm
4) y-축 드라이브 시스템: 관 자전 축선 (일본 PANASONIC 운전사와 기어 박스를 가진 자동 귀환 제어 장치 750W 디지털 방식으로 자동 귀환 제어 장치 모터)
5) Z 축선 드라이브 시스템: 축선 왔다갔다 들기
6) X 및 y-축 가스 및 케이블 움직이기: 산업 케이블 사슬
7) x-축 가로장: 24KG/m 높은 정의 철도
8) 통제 장, 전기 장, 고주파 장: OMRON의 성분으로, 시멘스의 철사 맨끝 연결관 신아이더
기계의 위치 상태 필요조건:
1. 전압 필요조건:
1) 3×400v±10%/50Hz, 220v±10%/50Hz
2) 삼상 전압 안정성 ±5% 이하
3) 삼상 전압 불균형 2.5% 이하
4) 전압 안정된 근원을 사용하는 건의해.
주: 저항 ≤10.를 지상에 놓기.
2. 압착기 공기의 압력 필요조건 (플라스마 절단):
1) 필요조건이 가스에 의하여 비행했습니다: 0.9m3/min
2) 가스압력: 8.3kg/cm2
3) 이슬점 온도 섭씨 5를 초과하지 않기 위하여: 기름 content≤0.003ppm 단단한 particle≤0.01micron
4) 오일프리 공기 압축기, 어는 건조기 및 매우 여과기 (체계에는 녹 성분이 있을 수 없습니다)를 사용하는 건의하는.
3. 관을 자르는 것은 5mm 이하 직경 매끄러운 표면 타원형 모양 탈선이어야 합니다. 도달 ISO 기준.
4. 작동 온도: -10°C -45°C
습도: <90>
주위: 환기, 큰 동요 없음
표본을 자르기:
