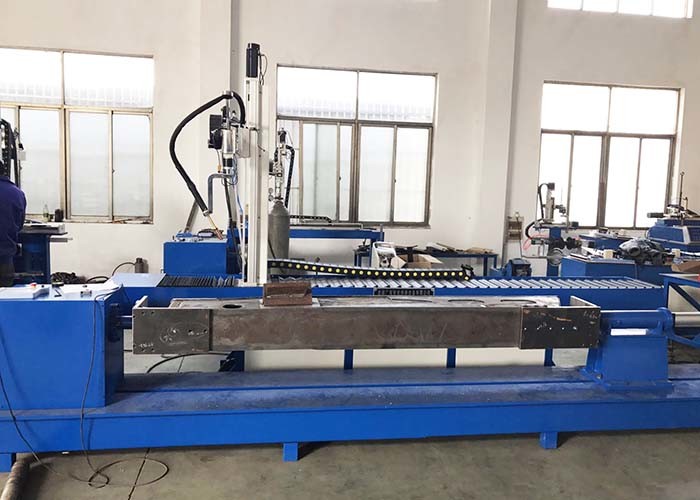

유압 기름 실린더를 위한 5 축선 로봇 공학 자동 용접 기계


                                        유압 기름 실린더를 위한 진보된 자동적인 5 축선 로봇 공학 용접 기계

로봇 공학 용접 기계를 위한 설계 지침서:

로봇식 용접 기계의 디자인은 운영과 관리를 편리하게 달성하는 장비의 제품 과정 필요조건 그리고 생산 능력에 장비의 비용 성과가 확대되다 그래야, 근거를 둡니다. 우리는 우리의 설계 지침서로 경제, 안전, 좋은 가동 및 신뢰성을 가진 우리의 장비를 디자인하고, 우리의 주목표로 장비의 신뢰성을 간주합니다. 장비를 고객 요구를 만족시키게 경제에게 하게, 로봇 공학 용접 기계 해결책은 지금 면담을 위해 고객에게 유효합니다.

프로젝트 내용:

특정한 차원 모수는 고객이 제공한 그림에 지배를 받습니다.

1) 용접 목표: 실린더 바닥, 플랜지, 피스톤간, 둥근 항구 및 사각은 향합니다;

2) 물자: 구워지는 강철 관 ST 52와 정강이 강철 SAE 1045년;

3) 실린더 직경: ¢50~¢400 mm;

4) 제품의 길이: 100 ~ 2500mm;

5) 실린더의 간격: 5 ~ 50 mm.

디자인 기초:
고객이 제공하는 제품 그림, 우편물 교환 파일 및 커뮤니케이션 기록.

주요 특징:
1)는 로봇과 Panasonic FR-500 아크 용접 매우 용접 질과 생산 효율성을 개량하기 위하여 근원을 채택합니다.

2) 로봇 공학 용접 장비의 윤곽은 가동 가능합니다. 정착물을 조정해서, 그것은 앞으로 용접될 제품을 바꾸는 필요에 적응시킬 수 있습니다.

3) 로봇 공학 장비의 정착물과 회전하는 테이블 사이 연결은 정착물 보충을 편리하고 그리고 정확하다 시키는 일반적인 전형적인 구조를 채택합니다, 포지셔닝은 정확합니다.

4) 통신수가 인간 공학으로 디자인한 정착물 디자인에 의하여, 노동 절약 운영하게 시키고, 쉬운 통신수의 노동 강렬을 감소시킵니다.

5) 포지셔닝 성분 편리하고 그리고 정확하게 정착물을 높은 정밀도를 유지하고 제품을 위해 고품질을 지키기 위하여 조정할 수 있습니다.

6) 풀그릴 맨끝으로 이루어져 있는 통제 시스템은 과민하고, 믿을 수 있습니다, 보다 적게 잘못되고, 운영하고 유지하기 쉽습니다.

7) 체계의 운영 상태와 체계 경보는 시스템 유지를 직관 적이고 운영하게 쉬운 하는 풀그릴 맨끝에 표시됩니다.

장비의 가공 분석:
용접 가동 순서:
실린더를 자전 플랫폼 → 사용에 → 압박을 죄는 3 클로 및 압축 공기를 넣은 tailstock 출발 단추 죄고, 용접 토치를 가장하기 위하여 통제하도록 검사자를 이용하고, 실린더의 안쪽에 용접 솔기를 가장하고, 다수 층 및 원의 지속적인 용접을 깨달으십시오. 준비되어 있는 경우에 둥근 아크, 직선, 대각선 궤도, 용접 현재, 전압 및 속도는 미리 설치될 수 있습니다, 각 용접 솔기 궤도의 고도 그리고 폭은 미리 설치될 수 있고, 궤도 우물을 가장하고 궤도가 정확하, 시작 용접 (단면도에서 틀린 위치는 변경될 수 있습니다) → 용접 완료된다는 것을 는지 있건 없건 간에 검사하기 위하여 그 후에 빨리 움직입니다.

제품 용접 질 가공:
용접 솔기의 폭은 획일합니다, 용접 오버랩 가치는 조정가능하, 용접 솔기는 아름답습니다.
용접은 에어포켓 불완전한 침투, 구덩이와 같이 배반합니다, 처음부터 끝까지 화상과 슬래그 함유물은 허용되지 않으며, 용접 튀김은 작습니다.

주요 윤곽:




용접 제품의 사진:
