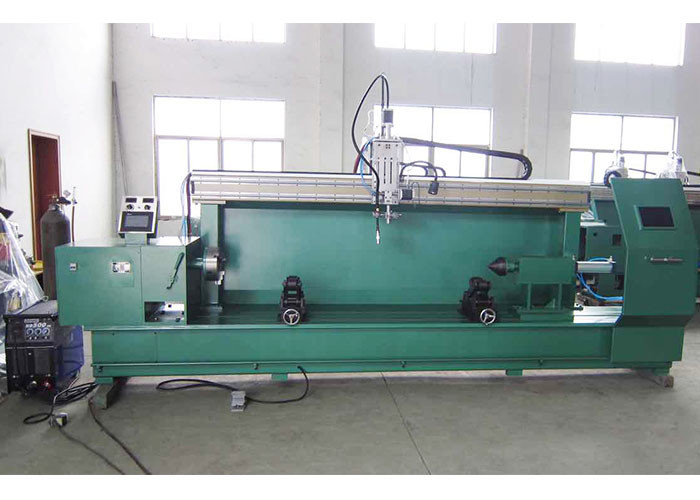

유압 기름 실린더 자동 용접 장비 완곡한 솔기 용접 기계

자동적인 유압 기름 실린더 수평한 완곡한 솔기 용접 기계

제품 필요조건:

1) 용접 목표: 실린더의 용접 및 실린더 밑바닥 V, U 자 모양 용접, 실린더 및 플랜지 등심 용접;

2) 물자: 구워지는 강철 관 ST 52와 정강이 강철 SAE 1045년;

3) 실린더 직경: ¢40~¢450 mm;

4) 제품의 길이: 100 ~ 3000mm;

5) 실린더의 간격: 5 ~ 50 mm.

장비 개관:

기능적인 필요조건:

1) 그것은 실린더의 V 모양 용접 및 실린더의 바닥의 용접, 및 실린더와 플랜지 사이 등심 용접을 만족시킵니다;

2) 특별한 용접 기계는 제품 교체와 용접 총 담합의 형태를 채택합니다; 용접 토치는 다른 용접 각을 조정할 수 있는 2 축선 각 저항 가감기 장비됩니다, 및 마이크로 조정 기계장치; 용접 토치 드는 것은 모터, 족답 모터 드라이브에 의해 진동하기 위하여 용접 총 통제됩니다; tailstock 상부 제거 장치는 공기의 압력 통제를 채택합니다. 기계 머리는 3개의 클로 죔쇠 홀더를 이용합니다. 장치는 자동적으로, 수동으로 그리고 자동 장전식으로 운영할 수 있습니다;

3) 장비는 풀그릴 관제사 (PLC) 자동적인 가공 생산을 깨닫기 위하여 통제 시스템을 채택합니다.

주요 특징:

1) 용접 과정: 이산화탄소 용접은 채택됩니다, 제품은 자전하고, 용접 토치 및 다중층 용접은 전류를 고주파로 변환시킵니다.

2) 용접 힘: 가스를 사용하여 용접 전력 공급은 철사 지류 플러스 용접 기계를 보호했습니다.

3) 용접 위치 필요조건: 죄는 수평한 위치, 가동.

4) 특별한 기계 구조: 용접 공작 기계는 단단한 안정되어 있는 탄소 강철로 만듭니다. 활동적인 기계장치와 압력 tailstock는 장치의 두 끝 전부에 놓입니다. 머리는 조정 이고 tailstock는 조정가능합니다.

5) 활동적인 기계 머리: 제품 교체는 변하기 쉬운 빈도 모터 + 흡진기 + 3 턱 죄기에 의하여 몹니다. 운동은 안정되어 있는 stepless 속도 규칙입니다; 전체적인 tailstock는 가로장 (다른 길이의 친절한 제품)에 의해 인도됩니다.

6) Tailstock: 단단한 부분의 정상은 공기의 압력 끝을 채택합니다.

7) 용접 토치 이동하는 기계장치: 토치 들을 통제하는 공기의 압력을 채택합니다. 모터에 의하여 진동하는 용접 토치에는 층 사이 자동적인 드는 거리가 있습니다. 생산의 필요에 따라 놓일 수 있는 용접 토치의 좌우 그네의 크기는 조정될 수 있습니다.

8) 부류 기계장치: 제품의 직경이 롤러 구조의 오프닝을 조정해서 다르 때, 센터는 회전의 중심으로 아직도 일관됩니다.

9) 방어적인 문과 상자 몸: 움직일 수 있는 미닫이 문은 용접 상태를 관찰하고 문으로 인체에 아크 보호 방사선과 용접 비말 막기를 통합된 방어적인 유리 손상 용접으로 갖춰진 정면에서, 아름다운 장치 보기 제공됩니다.

10) 공기의 압력 통제 시스템: 망원경 최고 끝, 시스템 설계는 국가 기준과 일치합니다.

11) 전기 통제 시스템: 풀그릴 관제사 (PLC)는 중간 릴레이에 의해 메인 제어 유닛 및 산출 점으로 보호됩니다 이용됩니다. 중국 전시 터치스크린은 모수 조정 대화 공용영역으로 사용됩니다. 터치스크린은 각 층의 용접 전압 그리고 현재를 놓을 수 있습니다. 자동적인 토치 올려진 함수의, 수동 및 자동 기능과 더불어 각 층의 용접 속도 그리고 그네 속도를, 놓으십시오.

12) 장치에 가득 차있는 디지털 방식으로 용접 명세의 조정은, 조정 실행될 수 있습니다, 용접 속도, 수 전시 steplessly 조정될, 수 있습니다 용접 반지의 수의 미리 설치 깨달을 수 있습니다.

13) 따로따로 케이블을, 공기관 가지고 가기 위하여, 전기 통제 장 및 가동 상자, 사용 표준 케이블 탱크 사슬 등등… 설치하십시오.

14) 보호 장치: 장비가 이상한 경우에, 자동의 장치 정지는 정지되 남아 있고, 외침은 다시 시작됩니다.

15) 장비 색깔: 페인트는 파랗거나, 황록색 사용자가 지정한 색깔입니다 (사용자는 표준 색깔 카드를 제공할 필요가 있습니다).
