원래 장소: | 중국 |
브랜드 이름: | Metalwork |
인증: | CE, ISO, CCC |
모델 번호: | CNC-3000 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 1 x 20' GP |
배달 시간: | 사십일 |
지불 조건: | L / C, T / T |
공급 능력: | 한달에 100 세트 |
CNC 체계: | Hypertherm, Fangling, 등. | 플라스마 근원: | Hypertherm, 승리자, 등. |
---|---|---|---|
고도 관제사: | Hongyuda, Hypertherm, 등. | 중첩 소프트웨어: | FastCAM, InteGNPS, 등. |
절단 형태: | 플라스마/가스 | 모터: | 파나소닉 |
감속기: | Shimpo, Neugart | ||
하이 라이트: | cnc 금속 절삭 기계,CNC 강철 절단기 |

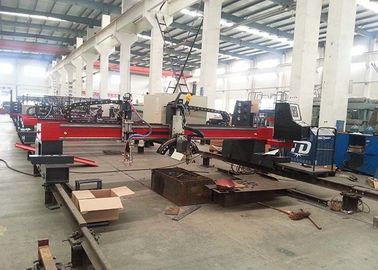

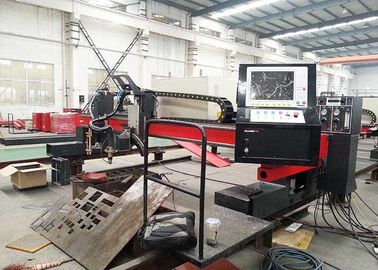

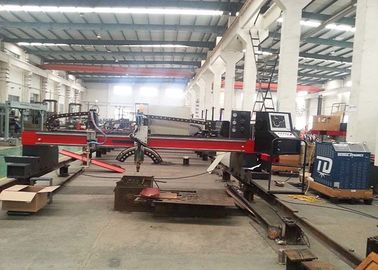

플라스마 베벨 절단을 가진 이중 옆 드라이브 형태 Panasonic CNC 플라스마 가스 판 절단기
CNC 교체 경사지는 절단기는 우리의 회사에 의해 배 건물의 발달의 필요를 만족시키기 위하여 디자인됩니다. 회전하는 토치는 편향도 플러스 교체의 구조, 말하자면, 횡단하는 방향 rotate+45의 경도 방향 deflect+45를 채택합니다. 교체와 편향도 정도의 화합물은 기하학적인 곡선 부동과 변하기 쉬워 비스듬한 절단을 달성할 수 있습니다. 횡단하는 교체 및 경도 편향도 둘 다의 시작점은 점을 삭감하는 제품입니다. 이 구조는 플라스마 케이블과 기관의 자르는 정도의 편향도에 지도하지 않기 위하여 뿐만 아니라에서 방해하고 또한 수 있습니다 점과 편향도 점 삭감 부분적으로 덮을 그래야 보호합니다. 절단 토치 기초에 처음 줄맞춤과 반대로 충돌 장치가, 이와 같이, 더 안전한 플라스마 절단 토치 일 있습니다.
특징:
1. 끝과 교차하는 광속을 몰아서 둘 다 그의 긴장이 구호된 상자 광속 용접 구조, 그것을 특색짓습니다 조밀한 구조, 라이트급 선수, 좋은 단단함, 작은 개악 및 예술적인 외관을 채택하십시오.
2. 주요 경도 끝 광속의 몰고 통과하는 토치의 움직이는 것은 선반 그리고 피니언 맞물림을 통해서 일본 SHIMPO 흡진기를 모는 일본 Panasonic 자동 귀환 제어 장치 운전사를 및 모터를 채택합니다.
3. 인도 바퀴 압박을 전부 움직이기 도중 그것의 괴상한 갱구를, 그러므로 조정해서, 안정성 및 정확도 단단히 가로장으로 막는 수 있는 수평한 인도 바퀴 장비된 끝 광속을 몰기의 측은 확실할 수 있습니다.
4. 경도 가이드 레일은 고강도 궤도에 의하여 모두 만들었습니다입니다, 궤도의 모든 접촉면에는 기계로 가공하는 정밀도가 있고 정확한 가는 선반은 가이드 방법 이상으로 설치됩니다.
5. 경도 가이드 레일은 가로장의 경도 straightness 그리고 평행을 지킬 수 있는 연결 소매 굳게 됩니다, 와 누르는 판 역행 널에 의해.
6. 토치의 자동적인 점화기 그리고 고도 관제사는 편리한 가동과 더불어 고객 요구에 따라, 선택될 수 있습니다.
기술적인 모수:
모형 | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
효과적인 절단 폭 (mm) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
궤도 폭 (mm) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
효과적인 절단 길이 (M) | 2m 궤도 길이 보다는 보다 적게 | ||||||
절단 간격 (mm) | 화염: 5-120 (최대 300mm) 플라스마: 1-80 (플라스마의 힘에 달려 있습니다). | ||||||
기본 성분 | |||||||
절단 형태 | 플라스마 및 산소 연료/화염 | ||||||
형태를 모십시오 | 자동 귀환 제어 장치 모터, 이중 측 | ||||||
절단 토치 수 | 주문화 | ||||||
모는 모터 | Panasonic/Yaskawa | ||||||
CNC 관제사 | 직업 마이크로 가장자리는, 직업을, KP, Burney, ESAB 예리하게 합니다 | ||||||

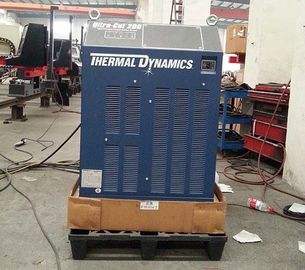

유효한 플라스마 힘 | Hypertherm, Kjellberg의 열 역동성, ESAB | ||||||
프로그램 소프트웨어 | Hypertherm ProNest, Hypertherm TurboNest의 FASTCAM 전문가 | ||||||
힘 전압 | 사용자의 국부적으로 상태에 따라 3×380V±10% 50Hz/ | ||||||
가동 언어 | 기본 다 언어: 영어 |
기계 세부사항:
기계 몸 구조 3. 두 배 드라이브는 대칭 구조를 채택합니다. |
|
전송1. 교전 간격 없이 동의를 몰기 장치 선반은 매끄러운 기계 달리를 고속으로 지킵니다;2. 기어 박스: , 저잡음 높은 산출 염력 꿰매십시오. |
|
모형을 모십시오 일본 AC 자동 귀환 제어 장치 모터 또는 댄서 모터 비스무트 측 몰기. 일본 shimpo 흡진기 또는 독일 기술 행성 흡진기. |
|
가이드 레일 가공 형태: 높은 정밀도 분쇄기; 경도 선반 정확도: 7 급료; 단위 길이: 1.0M 2.0M. |
|
CNC 체계1. 10.4 인치 LCD 디스플레이; 상해 또는 미국 상표 CNC 체계는 선택적입니다 |
